Rollgang-Schleuderrad-Strahlanlagen von Fritz

leistungsstark, kompakt, wartungsfreundlich


ZurückWeiter

Unsere Rollgang-Schleuderrad-Strahlanlagen stehen für höchste Effizienz, Langlebigkeit und Anwenderfreundlichkeit. Sie sind speziell für das kontinuierliche Strahlen von Werkstücken wie Schweisskonstruktionen, Blechen, Profilen, Rohren und Stabstahl konzipiert.

Dank der robusten Bauweise und dem durchdachten Wartungskonzept sind Fritz-Anlagen auf den dauerhaften Einsatz in industriellen Umgebungen ausgelegt. Der Strahlraum ist vollständig aus Mangan gefertigt und im besonders beanspruchten Bereich zusätzlich mit auswechselbaren Mangan-Schutzplatten versehen. Hochwertige Dichtungen an den Schleusen verhindern effektiv das Austreten von Strahlmittel – für maximale Arbeitssicherheit.

Strahlergebnis auf konstant hohem Niveau

Ein intelligentes Separiersystem sorgt für die saubere Trennung von brauchbarem Strahlmittel und Fremdstoffen wie Zunder. Die gezielte Abscheidung von Unterkorn gewährleistet eine dauerhaft hohe Strahlleistung, gleichmässige Ergebnisse, geringen Verbrauch und minimalen Verschleiss.

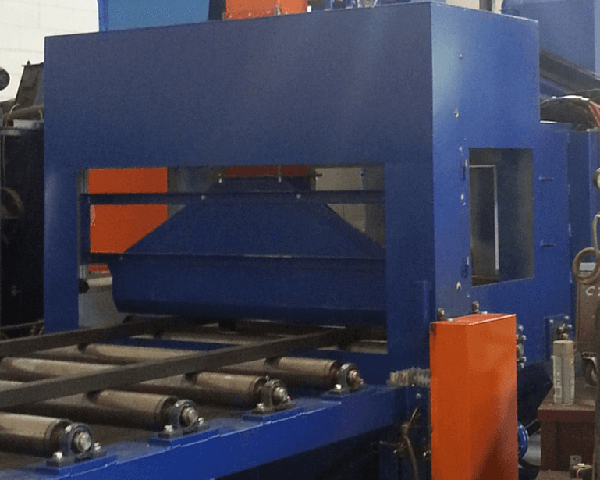

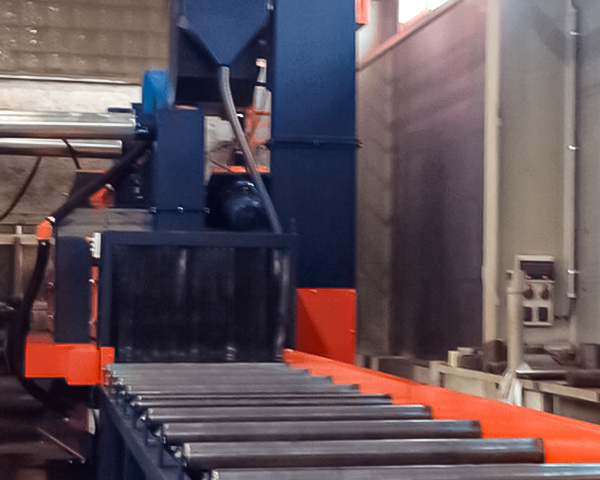

Integrierter Rollgang für den effizienten Materialtransport

Der Materialvorschub erfolgt über einen stufenlos regelbaren Rollgang mit besonders verschleissfesten Bundlaufrollen. Im Strahlbereich sorgen Labyrinthdichtungen für zusätzlichen Schutz und Langlebigkeit.

Ihre Vorteile auf einen Blick

  • Hohe Strahlleistung bei geringem Energieverbrauch
  • Kurze Bearbeitungszeiten dank moderner Strahlturbinentechnik
  • Platzsparendes Design durch kompakte Bauweise
  • Einfacher Zugang für Wartung und Instandhaltung
  • Intuitive Bedienung
  • Leiser Betrieb durch schallgedämmte Ausführungen

ZurückWeiter

Übersicht:

Unserer standard Anlagen

Typ

SRR.06

SRR.10

SRR.15

SRH.20

SRH.25

Max. Nutzbreite (mm)
– für Bleche 600 1000 1500 2000 2500
– für Profile 600 600 1000 1500 2000

Max. Nutzhöhe (mm)
– für Bleche 100 100 100 100 100
– für Profile 400 400 450 500 500

Anzahl der Schleuderräder
Für Standard Strahlanlage 4 4 4 6 6
Für Konstruktions Strahlanlage – 8 8 12 12
Schleuderrad Ø 380 380 380 380/500 500
Leistung der Schleuderräder kW 7,5-11,0 7,5-15,0 7,5-15,0 15,0-22,0 15,0-22,0

Max. Nutzbreite:

  • für Bleche: 600 mm
  • für Profile: 600 mm

Max. Nutzhöhe:

  • für Bleche: 100 mm
  • für Profile: 400 mm

Anzahl der Schleuderräder:

  • für Standard Strahlanlagen: 4
  • für Konstruktions Strahlanlagen: –
  • Schleuderrad Ø: 380 mm
  • Leistung der Schleuderräder: 7,5 – 11,0 kW

Max. Nutzbreite:

  • für Bleche: 1000 mm
  • für Profile: 600 mm

Max. Nutzhöhe:

  • für Bleche: 100 mm
  • für Profile: 400 mm

Anzahl der Schleuderräder:

  • für Standard Strahlanlagen: 4
  • für Konstruktions Strahlanlagen: 8
  • Schleuderrad Ø: 380 mm
  • Leistung der Schleuderräder: 7,5 – 15,0 kW

Max. Nutzbreite:

  • für Bleche: 1500 mm
  • für Profile: 1000 mm

Max. Nutzhöhe:

  • für Bleche: 100 mm
  • für Profile: 450 mm

Anzahl der Schleuderräder:

  • für Standard Strahlanlagen: 4
  • für Konstruktions Strahlanlagen: 8
  • Schleuderrad Ø: 380 mm
  • Leistung der Schleuderräder: 7,5 – 15,0 kW

Max. Nutzbreite:

  • für Bleche: 2000 mm
  • für Profile: 1500 mm

Max. Nutzhöhe:

  • für Bleche: 100 mm
  • für Profile: 500 mm

Anzahl der Schleuderräder:

  • für Standard Strahlanlagen: 6
  • für Konstruktions Strahlanlagen: 12
  • Schleuderrad Ø: 380/500 mm
  • Leistung der Schleuderräder: 15,0 – 22,0 kW

Max. Nutzbreite:

  • für Bleche: 2500 mm
  • für Profile: 2000 mm

Max. Nutzhöhe:

  • für Bleche: 100 mm
  • für Profile: 500 mm

Anzahl der Schleuderräder:

  • für Standard Strahlanlagen: 6
  • für Konstruktions Strahlanlagen: 12
  • Schleuderrad Ø: 500 mm
  • Leistung der Schleuderräder: 15,0 – 22,0 kW

Weitere Konfigurationen sind auf Anfrage erhältlich.

Optional erhältliche Zusatzausstattungen

  • Automatische Walzenbürsten zur Strahlmittelabreinigung
  • Abblasdüsen zur Entfernung von Rückständen
  • Materialhöhen-Abfrage mit automatischer Höhenverstellung

Kompaktes, direkt angetriebenes Schleuderrad – leistungsstark & wartungsfreundlich

Maximale Effizienz bei minimalem Platzbedarf – das Herzstück jeder Strahlanlage.

Unsere moderne Schleuderradgeneration überzeugt mit kompakter Bauweise, hoher Leistung und maximaler Energieeffizienz. Direkt angetrieben, robust konstruiert und flexibel einsetzbar – so erfüllt das Schleuderrad der Oliver Fritz GmbH & Co. KG sämtliche Anforderungen moderner Strahltechnik.

Ihre Vorteile
auf einen Blick

  • Optimale Energieeffizienz durch direkt angetriebenes Schleuderrad
  • Gleichmässiges Strahlbild dank 8 Wurfschaufeln – weniger Pulsation
  • Längere Standzeiten durch geringeren Verschleiss und bessere Verteilung
  • Kompakte Bauweise für minimalen Platzbedarf an der Strahlanlage
  • Einfacher Schaufelwechsel ohne Spezialwerkzeug
  • Wartungskosten drastisch reduziert durch intelligente Konstruktion

ZurückWeiter

Effiziente Strahltechnik – präzise & kraftvoll

Das Schleuderrad übernimmt die zentrale Aufgabe in der Strahlanlage: Es bestimmt massgeblich die Reinigungsleistung und Wirtschaftlichkeit. Je nach Modell kommt es mit 4 bis 8 Wurfschaufeln zum Einsatz (Ø240: 4 Stück, Ø380–500: 8 Stück) – für maximale Energieausnutzung und gleichmässige Strahlbilder.

Beim Betrieb wird das Strahlmittel durch ein Zulaufrohr zu einem rotierenden Verteiler geführt, der es kontrolliert auf die Schaufeln übergibt. Die Abwurfrichtung ist präzise einstellbar – ebenso wie die Strahlgeschwindigkeit zwischen 60 und 100 m/s. Der „Hot Spot“ mit höchster Strahlmitteldichte lässt sich exakt positionieren, was eine besonders gezielte und schonende Bearbeitung der Werkstücke ermöglicht.

Wartungsfreundlich & durchdacht bis ins Detail

Das direkt angebaute Schleuderrad benötigt wenig Platz und bietet beste Zugänglichkeit für Wartung und Schaufelwechsel. Dank unseres wartungsarmen Keillocksystems werden die Schaufeln ohne Schrauben oder Federn fixiert – einfach einschieben, fertig. Auch nach längerer Nutzung lassen sie sich problemlos mit leichten Hammerschlägen lösen und austauschen – schnell, sicher und zeitsparend.
Die mehrteilige, hochverschleissfeste Innenauskleidung lässt sich ohne Ausbau des Schleuderrads wechseln:

  • 1x gebogene Kopfschleissplatte
  • 2x Stirnschleissplatten
  • 2x geteilte Seitenschleissplatten

Robuste Konstruktion für langlebigen Einsatz

  • Gehäuse aus 8–10 mm Stahlplatten oder optional Manganstahl
  • Hochverschleissfeste Innenauskleidung aus Spezialguss
  • Geschliffener, ausgewuchteter Radkörper aus gehärtetem Werkzeugstahl
  • Direktantrieb mit verstärktem Motorenlager für lange Lebensdauer

ZurückWeiter

Direktantrieb für energiesparendes Betreiben der Anlagen in den Baugrössen: SRD 380 ECO und SRD 500 ECO

Unser Schleuderrad mit separater Lagerung für hohe Standzeiten der Antriebe gibt es in den Baugrössen: SRL 240, SRL 380, SRL 500

Sie möchten mehr über unsere Rollgang-Schleuderrad-Strahlanlagen erfahren oder ein individuelles Angebot anfordern?

Unsere Experten beraten Sie gerne persönlich – abgestimmt auf Ihre Anforderungen und Einsatzbereiche.
