Industrielle Filteranlagen für die Sandstrahltechnik

Langlebig, effizient und optimal auf den Strahlprozess abgestimmt

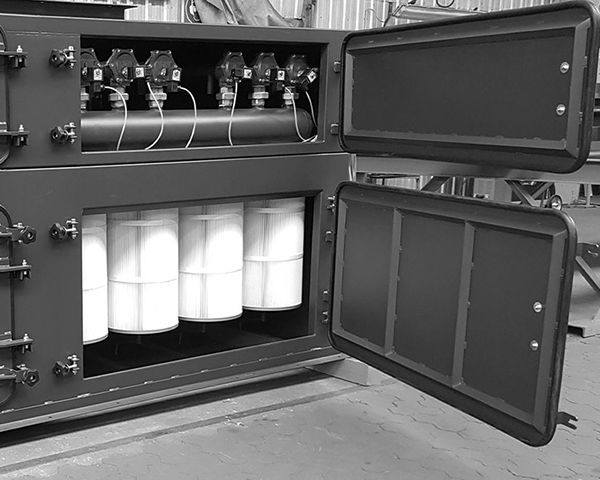

Unsere industriellen Filteranlagen wurden speziell für die Anforderungen in der Sandstrahltechnik entwickelt und bieten eine deutlich höhere Standzeit der Filtermedien im Vergleich zu herkömmlichen Staubfiltern. Im Zentrum der Anlage steht ein leistungsstarker Patronenfilter mit automatischer Druckluftabreinigung. Die Filterpatronen bestehen aus hochwertigem Polyesterfaserflies und werden in regelmässigen Intervallen mit einem kurzen Druckluftimpuls effektiv von Staubpartikeln befreit.

Eine grosszügig dimensionierte Filtervorkammer mit integrierter Lamellenwand sorgt dafür, dass die staubhaltige Luft gleichmässig auf alle Filterpatronen verteilt wird. Grobe Staubpartikel werden bereits in dieser Vorkammer durch einen Prallabscheider abgeschieden und gelangen nicht zu den empfindlicheren Filterflächen – das schont die Patronen und verlängert ihre Lebensdauer erheblich.

Im unteren Bereich des Filters verhindert ein spezielles Membran-Schlitzventil das Eindringen von Falschluft aus dem Staubauffangbehälter. Die abgeschiedenen Partikel werden zuverlässig in einen Big Bag geleitet, was die Entsorgung besonders einfach und sauber macht. Für grössere Filteranlagen stehen zudem Optionen wie Staubförderschnecken und Zellenradschleusen zur Verfügung, um den kontinuierlichen Staubaustrag sicherzustellen.

Unsere Filteranlagen überzeugen durch ihre robuste Bauweise, ihre hohe Effizienz und ihre Wartungsfreundlichkeit – ideal für den dauerhaften Einsatz in industriellen Strahlprozessen.

fritz_maschinen_filteranlagen_patronenfilter_einzellig_600x1016

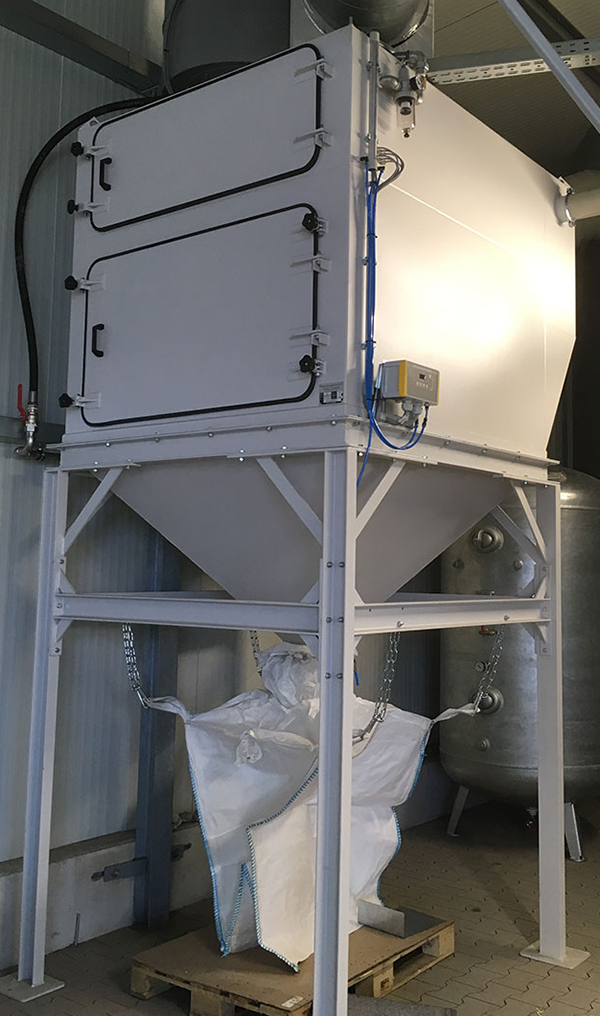

Patronenfilter 1zellig mit 16 Stück 11m² Filterpatronen

Filtertechnik für Injektor- und Druckstrahlkabinen, Container, Strahlhäuser und Schleuderradanlagen

Typ	m³/h	kW	Stück/ Patronen	Filter -zellen	Staub -kübel	Staub -schublade	Big Bag	Zellenrad -schleuse	Förder -schnecke
PF.1.1.7	600	0,75	01	1		x
PF.1.1.11	900	1,1	01	1		x
PF.1.2.22	1500	2,2	02	1	x
PF.1.3.30	1800	2,2	03	1	x
PF.1.4.40	2500	2,2	04	1	x		x
PF.1.4.40	3000	3,0	04	1	x		x
PF.1.4.44	4000	4,0	04	1	x		x
PF.1.4.62	5400	4,0	04	1	x		x
PF.1.4.62	7500	7,5	04	1	x		x
PF.1.9.99	9000	7,5	09	1	x		x
PF.1.9.140	11000	7,5	09	1	x		x
PF.1.12.132	12000	11	12	1	x		x
PF.1.12.187	15000	15	12	1	x		x
PF.1.16.176	15000	15	16	1	x		x
PF.1.16.250	21000	18,5	16	1	x		x
PF.2.16.352	24000	22	32	2	x		x
PF.2.16.500	30000	30	32	2	x		x
PF.3.16.528	30000	30	48	3			x	x	x
PF.3.16.749	36000	37	48	3			x	x	x
PF.4.16.704	36000	37	64	4			x	x	x
PF.4.16.998	42000	37	64	4			x	x	x
PF.5.16.880	50000	37	80	5			x	x	x
PF.5.16.1248	70000	45	80	5			x	x	x

Filtertechnik für Injektor- und Druckstrahlkabinen, Container, Strahlhäuser und Schleuderradanlagen

PF.1.1.7

PF.1.1.11

PF.1.2.22

PF.1.3.30

PF.1.4.40

PF.1.4.44

PF.1.4.62

PF.1.9.99

PF.1.9.140

PF.1.12.132

PF.1.12.187

PF.1.16.176

PF.1.16.250

PF.2.16.352

PF.2.16.500

PF.3.16.528

PF.3.16.749

PF.4.16.704

PF.4.16.998

PF.5.16.880

PF.5.16.1248

Sonderausstattung und Sondergrössen sind auf Anfrage möglich

Wir empfehlen für ein Strahlhaus 15x5x5m, mit einem Strahler, eine Luftwechselrate von 80-mal pro Stunde. Je kleiner der Strahlraum umso höher ist die Luftwechselrate zu wählen. Je grösser die Strahlanlage umso kleine wir die Luftwechselrate.
