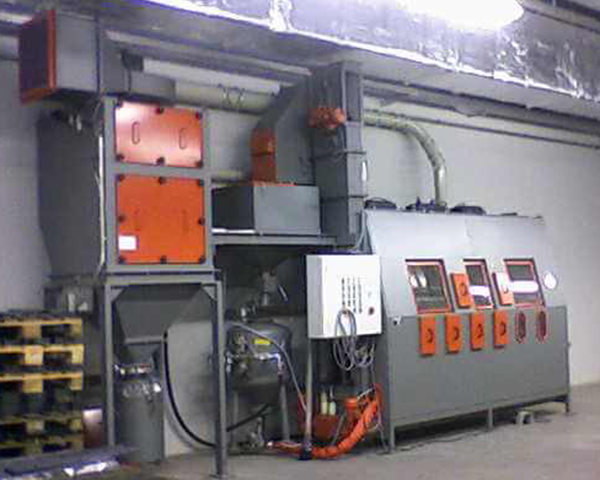

Druckstrahlkabinen für präzises und effizientes Strahlen

Höchste Strahlleistung für anspruchsvolle Anwendungen

Unsere Druckstrahlkabinen bieten die perfekte Kombination aus Leistung, Präzision und Benutzerfreundlichkeit. Sie sind die erste Wahl für alle, die bei der Oberflächenbearbeitung keine Kompromisse eingehen wollen – ob in der Metallverarbeitung, der Automobilindustrie oder im Werkzeug- und Maschinenbau.

Dank modernster Technik ermöglichen unsere Kabinen ein schnelles und gleichmässiges Strahlergebnis – auch bei komplexen Werkstücken oder hartnäckigen Verunreinigungen. Die robuste Bauweise, hochwertige Komponenten und durchdachte Bedienung garantieren Ihnen langlebige Qualität und hohe Produktivität.

Druckstrahlkabine DSK 15.12.08
Kompakt, leistungsstark und präzise

Aussenmasse & Lackierung

Aussenmasse: ca. 1500 × 1800 × 2000 mm (optional 2850 mm Höhe)
Farbe: RAL 7015 / RAL 5010 (Gehäuse / Tür)

Die Druckstrahlkabine DSK 15.12.08 ist eine voll ausgestattete, industrietaugliche Strahlanlage für präzise und effiziente Oberflächenbearbeitung. Sie bietet eine robuste Bauweise, eine durchdachte Ausstattung und eine einfache Bedienung – ideal für manuelle und teilautomatisierte Strahlarbeiten.

Grundausstattung der Druckstrahlkabine DSK 15.12.08

Robuste Kabinenkonstruktion aus geschweisstem Stahlblech (S235, 3 mm)
Strahlraum innen: ca. 1350 × 1050 × 800 mm (B × T × H)
Seitliche Schwenktür mit Sicherheitsendschalter für einfache Beschickung
Pneumatisch betätigte Hubtür (optional) – Strahlmittel fällt zurück in die Kabine
Innenauskleidung aus Gummi für effektiven Verschleissschutz
Schalldämmung nach DIN 45635: < 82 dB(A) in 1 m Abstand
Arbeitsrost aus Lochblech mit stabilen Auflagekonsolen
Grosses Sichtfenster (500 × 300 mm) mit ergonomisch angeordneten Handlochstulpen und Gummimanschetten
LED-Beleuchtung mit Schutzgitter und Spezialabdeckung (2×)

Integrierte Strahlsysteme & Filtertechnik

Druckstrahlkessel 30 l (nicht TÜV-prüfpflichtig)
Borcarbid-Strahldüse Ø 8 mm mit Strahlschlauch (Ø 19 mm)
Standard-Strahlmitteldosierventil mit Schnellendlüftung
Einstellbarer Strahldruckregler (2–8 bar)
Automatische Strahlmittelrückführung mit: Fein einstellbarem Zyklonabscheider, Siebschublade mit Wirbelbremse
Integrierter Entstaubungsfilter mit Druckluft-Impulsabreinigung
Nachgeschalteter Feinstaubfilter < 1 mg/m³
Filterfläche: 22 m²
Absaugleistung: ca. 2000 m³/h (3 kW Ventilator)
Druckluft-Reinigungsdüse mit Handventil
Fussschalter zur Fernbedienung des Strahlvorgangs
Elektrosteuerung mit Siemens Logo, Hauptschalter, Betriebsstundenzähler
Anschluss: 230/400 V, 50 Hz | Schutzart: IP 54/55
Leistungsaufnahme ab 3,5 kW je nach Ausführung

Optionales Sonderzubehör

Für mehr Komfort, Langlebigkeit und Automatisierung:

Verschleiss- und schallreduzierende Innenauskleidung
Zyklonauskleidung für längere Standzeiten

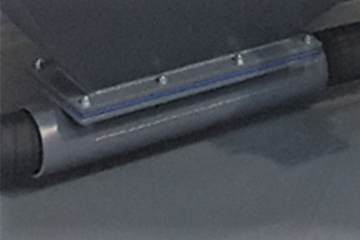

Austauschbares Ansaugrohr mit Trichterblech (Verschleissteil)
Pneumatisch vorgesteuertes Dosierventil für Automatikbetrieb

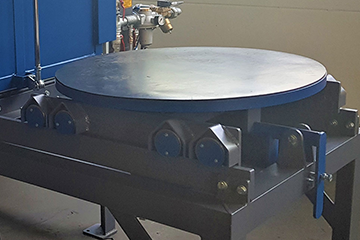

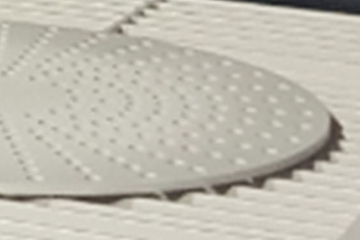

Drehtische manuell (Ø 600 / 800 mm, aus Hardox)

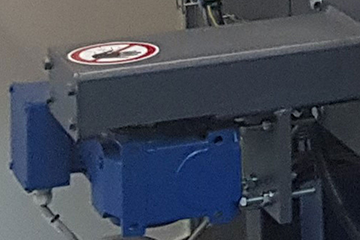

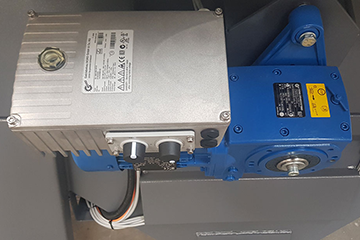

Elektrischer Drehtischantrieb (aussen angebaut, FU-gesteuert)
Ein- oder angetriebener Ausfahrtisch für Strahlwagen
Drehkorb mit FU-Antrieb für Kleinteile

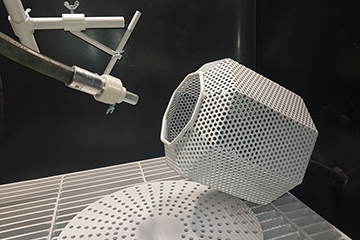

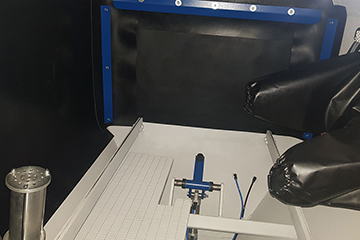

Oszillierende oder pendelnde Düsenführung (auch mit 3-Achsen-Antrieb)
SPS-Steuerung mit Programmspeicher
HEPA-Schwebstaubfilter für Feinstäube < 0,005 % (z. B. Chrom-Nickel)
Schalldämpfer für besonders lärmsensible Einsatzbereiche

fritz_maschinen_druckstrahlkabinen_manuelle_seitentuer_1_600x480

fritz_maschinen_druckstrahlkabinen_manuelle_seitentuer_2_600x480

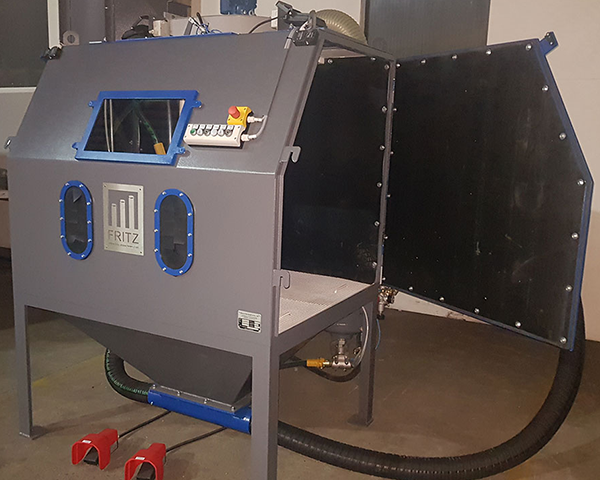

Druckstrahlkabinen mit angetriebenem Drehtisch, Pendeldüse und manueller Seitentüre

fritz_maschinen_druckstrahlkabinen_hubtuer_1_600x480

fritz_maschinen_druckstrahlkabinen_hubtuer_2_600x480

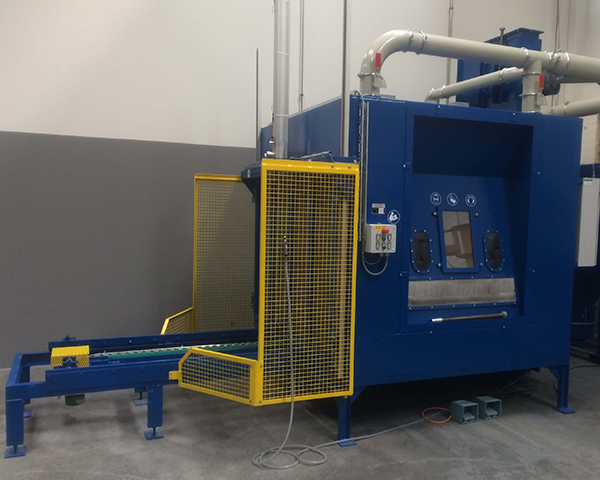

Druckstrahlkabinen mit ausfahrbarem angetriebenem Drehtisch und pneumatischer Hubtür

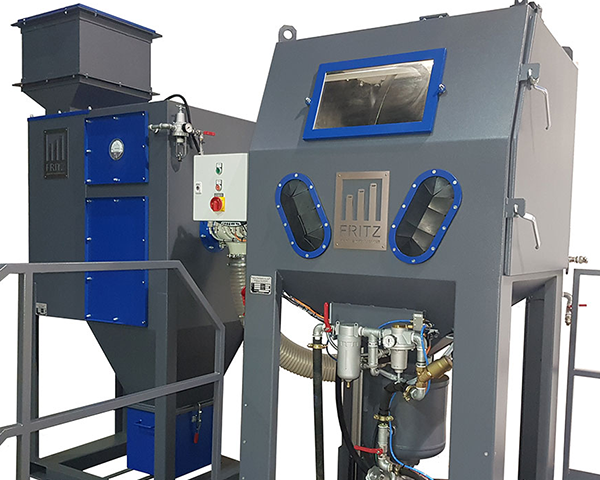

DSK Smart – Kompakte Druckstrahlkabinen für präzises Strahlen auf kleiner Fläche

fritz_maschinen_druckstrahlkabinen_smart_typ_600x480

Kabine Typ Ergo mit elektrischer Höhenverstellung

Die Druckstrahlkabinen der Serie DSK Smart bieten professionelle Strahltechnik auf kompaktem Raum. Sie sind ideal geeignet für manuelles Strahlen kleiner bis mittelgroßer Werkstücke in Werkstatt, Produktion oder Laborumfeld. Drei Modellgrössen stehen zur Auswahl – für Ihre individuellen Anforderungen:

DSK Smart 09.09.09
DSK Smart 10.10.09
DSK Smart 11.11.09

DSK 09.09.09

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

Breite: 900mm
Tiefe: 900mm
Höhe 30l Kessel: 2350mm
Höhe 20l Kessel: 2250mm

Strahlraum:

Breite: 850mm
Tiefe: 850mm
Höhe: 900mm
Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

Verbrauch Strahldüse Ø 6mm: 2,0m³/min
Verbrauch Strahldüse Ø 8mm: 3,3m³/min

DSK 10.10.09

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

Breite: 1000mm
Tiefe: 1000mm
Höhe 30l Kessel: 2350mm
Höhe 20l Kessel: 2250mm

Strahlraum:

Breite: 950mm
Tiefe: 950mm
Höhe: 900mm
Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

Verbrauch Strahldüse Ø 6mm: 2,0m³/min
Verbrauch Strahldüse Ø 8mm: 3,3m³/min

DSK 11.11.09

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

Breite: 1100mm
Tiefe: 1100mm
Höhe 30l Kessel: 2350mm
Höhe 20l Kessel: 2250mm

Strahlraum:

Breite: 1050mm
Tiefe: 1050mm
Höhe: 900mm
Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

Verbrauch Strahldüse Ø 6mm: 2,0m³/min
Verbrauch Strahldüse Ø 8mm: 3,3m³/min

In Kombination mit der leisen Entstaubungsfiltereinheit TFP 20 (2,2 kW, silent) erhalten Sie ein leistungsstarkes und zugleich geräuscharmes Komplettsystem.

Grundausstattung der DSK Smart Kabinen

Seitliche Schwenktür zur komfortablen Werkstückbeschickun
Beobachtungsfenster (300 × 200 mm) mit 2 ergonomischen Handdurchführungen inkl. Manschetten
Strahlmittelaufbereitung mit integriertem Steigsichter
Druckstrahlkessel 20 l oder 30 l (nicht TÜV-prüfpflichtig)
Borcarbid-Strahldüse Ø 6 mm oder 8 mm, mit Strahlschlauch (19 mm)
Strahlmitteldosierventil (Standardausführung)
Einstellbarer Strahldruckregler
Wasserabscheider für trockene Druckluft
LED-Innenbeleuchtung aussenliegend mit Schutzgitter
Strahlerhandschuhe und Handlochstulpen (oval)
Elektrosteuerung inkl. Fussschalter
Stahlpodest für ergonomisches Arbeiten
Filtereinheit Typ TFP 20 – besonders leise, mit Druckluft-Jet-Abreinigung

Technische Merkmale & Aufbau

Kabinengehäuse: geschweisste Stahlblechkonstruktion, S235, 3 mm stark
Innenauskleidung: optional 4 mm Gummi mit Gewebeeinlage, frontseitig schallgedämpft
Beobachtungsfenster: Sicherheitsglas mit integrierter LED-Ausleuchtung
Freistrahldruckgebläse FDG 30l inklusive kompletter Strahleinrichtung
Entstaubungsfilter TFP 20 Silent: 2,2 kW, für staubarmes Arbeiten
Alle Türen mit Sicherheitsendschalter

Optionales Sonderzubehör

Für maximale Anpassbarkeit und Automatisierungsmöglichkeiten:

Verschleiss- & schallreduzierende Auskleidungen
Zyklonauskleidung zur Verlängerung der Standzeiten
Austauschbares Ansaugrohr mit Einlauftrichterblech
Pneumatisch vorgesteuertes Dosierventil für Automatenbetrieb
Manuelle Drehtische aus Hardox (Ø 600 / 800 mm)
Elektrischer Drehtischantrieb mit FU-Regelung
Manuelle oder motorisierte Ausfahr- & Rolltische
Materialschleusen für kontinuierliche Werkstückzufuhr
Pneumatische Hubtüre – strahlmittelrückführend beim Öffnen
Oszillationssysteme oder Pendeldüsenantriebe (auch 3-Achsen)
Drehkorb mit FU-Antrieb für Kleinteile
SPS-Steuerung mit Programmhinterlegung
HEPA-Feinstaubfilter für kritische Stäube (< 0,005 %)
Schalldämpfer für lärmsensible Umgebungen
Ergonomische Höhenverstellung (elektrisch oder manuell)

Modell		DSK 09.09.09	DSK 10.10.09	DSK 11.11.09
Strahlkabine Podest 2Stufen Podest 1Stufe	Breite (mm)	900	1000	1100
	Tiefe (mm)	900	1000	1100
	Höhe 30l Kessel (mm)	2350	2350	2350
	Höhe 20l Kessel (mm)	2250	2250	2250
Strahlraum	Breite (mm)	850	950	1050
	Tiefe (mm)	850	950	1050
	Höhe (mm)	900	900	900
	Std. Traglast (kg)	200	200	200
Druckstrahlen (Ø 8mm bei ca. 5 bar)	Verbrauch Strahldüse Ø 6mm	2,0m³/min	2,0m³/min	2,0m³/min
Druckstrahlen (Ø 8mm bei ca. 5 bar)	Verbrauch Strahldüse Ø 8mm	3,3m³/min	3,3m³/min	3,3m³/min

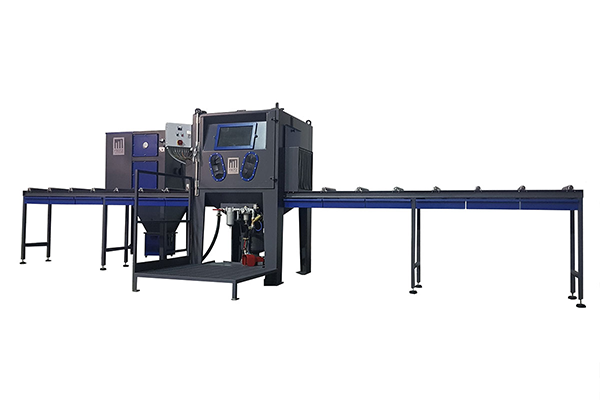

DSK Cube – Frontbeschickbare Druckstrahlkabinen mit hoher Flexibilität

fritz_maschinen_druckstrahlkabinen_cube_typ_600x400

Kabine Typ Ergo mit elektrischer Höhenverstellung

Die DSK Cube Serie steht für kraftvolle, kompakte Druckstrahlkabinen mit bequemer Frontbeladung. Ob manuell oder halbautomatisch – diese Kabinen bieten Ihnen höchste Effizienz auf kleinster Fläche. Die Serie ist in drei Baugrössen erhältlich:

DSK Cube 11.11.09
DSK Cube 12.12.09
DSK Cube 15.15.09

DSK 11.11.09

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

Breite: 1100mm
Tiefe: 1100mm
Höhe 30l Kessel: 2400mm
Höhe 20l Kessel: 2300mm

Strahlraum:

Breite: 1050mm
Tiefe: 950mm
Höhe: 900mm
Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

Verbrauch Strahldüse Ø 6mm: 2,0m³/min
Verbrauch Strahldüse Ø 8mm: 3,3m³/min

DSK 12.12.10

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

Breite: 1200mm
Tiefe: 1200mm
Höhe 30l Kessel: 2400mm
Höhe 20l Kessel: 2300mm

Strahlraum:

Breite: 1150mm
Tiefe: 1050mm
Höhe: 900mm
Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

Verbrauch Strahldüse Ø 6mm: 2,0m³/min
Verbrauch Strahldüse Ø 8mm: 3,3m³/min

DSK 15.15.09

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

Breite: 1500mm
Tiefe: 1500mm
Höhe 30l Kessel: 2550mm
Höhe 20l Kessel: 2450mm

Strahlraum:

Breite: 1450mm
Tiefe: 1350mm
Höhe: 900mm
Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

Verbrauch Strahldüse Ø 6mm: 2,0m³/min
Verbrauch Strahldüse Ø 8mm: 3,3m³/min

Jede Kabine wird serienmässig mit der leisen Entstaubungsfilteranlage TFP 20 (2,2 kW Silent) geliefert und erfüllt professionelle Anforderungen in Fertigung, Werkstatt oder Prüflabor.

Grundausstattung der DSK Cube Kabinen

Frontseitige Schwenktür mit Sicherheitsendschalter für komfortables Beladen
Beobachtungsfenster (300 × 200 mm) mit 2 ergonomischen Handdurchführungen und Manschetten
Strahlmittelaufbereitung mit integriertem Steigsichter
Druckstrahlkessel (20 l oder 30 l) – keine TÜV-Prüfung notwendig
Borcarbid-Strahldüse (Ø 6 mm oder 8 mm) mit Strahlschlauch (19 mm)
Strahlmitteldosierventil (Standard)
Einstellbarer Druckregler für präzise Strahldrucksteuerung
Wasserabscheider zum Schutz der Strahlanlage
Zwei aussenliegende LED-Strahler mit Schutzgitter für optimale Ausleuchtung
Podest für ergonomisches Arbeiten
Steuerungseinheit mit Fussschalter und Hauptschalter
Entstaubungsfilter Typ TFP 20 Silent mit automatischer Jet-Abreinigung

Technische Merkmale im Überblick

Konstruktion: Stahlblechgehäuse, Werkstoff S235, Materialstärke 3 mm
Innenauskleidung: Optional 4 mm Gummi mit Gewebeeinlage + schallgedämpfte Front
Strahlmitteltrichter: fest angeschweisst, mit Sammelbereich
Freistrahldruckgebläse: Typ FDG 20l mit kompletter Strahleinrichtung
Filterleistung: TFP 20, 2,2 kW, Silent-Ausführung

Optionales Sonderzubehör für maximale Anpassung

Verschleiss- & schallreduzierende AuskleidungenSchall- & verschleissreduzierende Auskleidungen
Austauschbare Ansaugrohre mit Trichterblech (Verschleissteile)
Pneumatisch vorgesteuertes Strahlmitteldosierventil für Automatenbetrieb
Manuelle Drehtische (Ø 600 / 800 mm, Hardox)
Elektrischer Drehtischantrieb (aussen angebaut, FU-regelbar)
Manuelle oder motorisierte Ausfahr- und Rolltische
Materialschleusen für kontinuierlichen Werkstückfluss
Pneumatische Hubtür (strahlmittelsicher beim Öffnen)
Oszillierende oder pendelnde Düsenführung (auch 3-Achsenantrieb)
Drehkorb mit FU-Antrieb für Kleinteile
SPS-Steuerung mit Programmspeicherung
HEPA-Schwebstaubfilter für gefährliche Feinstäube (< 0,005 %, z. B. CrNi)
Schalldämpfer für lärmsensible Einsatzbereiche
Förderschnecke, Becherwerk und erweiterte Strahlmittelaufbereitung
Doppelstrahlkessel, Mehrfachdüsenanschlüsse für Parallelbetrieb
Höhenverstellbares Gestell (manuell oder elektrisch – Typ ERGO)

Modell		DSK 11.11.09	DSK 12.12.10	DSK 15.15.09
Strahlkabine Podest 2Stufen Podest 1Stufe	Breite (mm)	1100	1200	1500
	Tiefe (mm)	1100	1200	1500
	Höhe 30l Kessel (mm)	2400	2400	2550
	Höhe 20l Kessel (mm)	2300	2300	2450
Strahlraum	Breite (mm)	1050	1150	1450
	Tiefe (mm)	950	1050	1350
	Höhe (mm)	900	900	900
	Std. Traglast (kg)	200	200	200
Druckstrahlen (Ø 8mm bei ca. 5 bar)	Verbrauch Strahldüse Ø 6mm	2,0m³/min	2,0m³/min	2,0m³/min
Druckstrahlen (Ø 8mm bei ca. 5 bar)	Verbrauch Strahldüse Ø 8mm	3,3m³/min	3,3m³/min	3,3m³/min

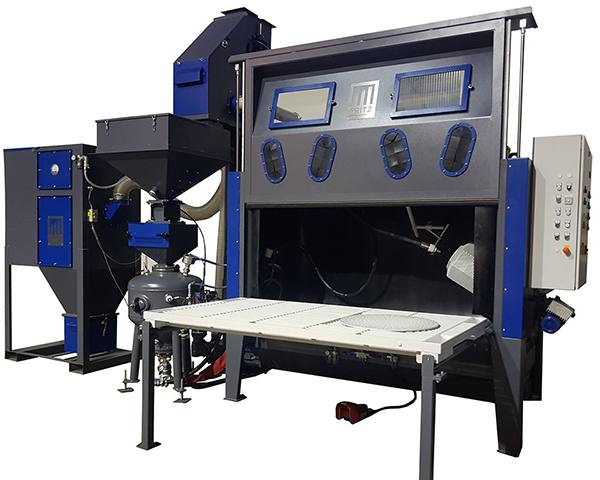

DSK Douple Cube 11.20.08 – Grossraum-Druckstrahlkabine mit Vollausstattung

fritz_maschinen_druckstrahlkabinen_douple_cube_600x480

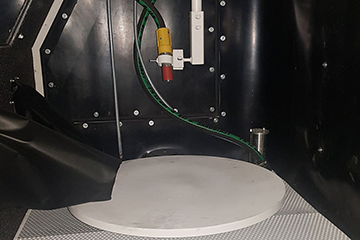

Die DSK Douple Cube ist ideal für grosse Werkstücke und Serienbearbeitung. Mit pneumatischer Hubtür, ausfahrbarem Fronttisch, Becherwerk, Strahlmittelreinigung, 150 l Strahlkessel und integriertem Drehkorb bietet sie volle Ausstattung für effizientes und ergonomisches Arbeiten.

Innenmaße: B = 2000 mm, T = 935 mm, H = 955 mm

Weitere Grössen auf Anfrage erhältlich.
