Drehtisch-Schleuderradanlagen für effiziente Strahlprozesse

Robuste Technik für ferritische oder Kunststoffstrahlmittel – in vielen Baugrössen und Ausführungen

Unsere Drehtisch-Schleuderradanlagen verbinden kompakte Bauweise mit hoher Strahlleistung und optimaler Energieeffizienz. Je nach Anwendung sind die Anlagen für klassische ferritische Strahlmittel wie Stahlkugeln, Hartgusskies oder Drahtkorn sowie für Kunststoffstrahlmittel konzipiert. Ideal für rotationssymmetrische Werkstücke oder flächige Bauteile mit gleichmässiger Bearbeitung.

Grundausstattung der Anlagen

Stabiles Maschinengehäuse aus Manganstahl
8/10 mm Verschleissplatten im Hot Spot des Strahlraums
Drehtisch mit Schwenktür und Endschalter
Becherwerk und Strahlmittelbunker mit automatischer Öffnung/Schliessung
Windsichter zur Strahlmittelreinigung mit Siebschublade
Direkt angetriebenes Schleuderrad – leistungsstark und effizient

Intelligente Steuerung & einfache Wartung

SPS-Steuerung mit speicherbaren Programmen
Stufenlos regelbare Drehzahl für Drehtisch und Schleuderrad
Automatische Strahlmittelmengenregulierung je nach Turbinendrehzahl
Strahlmittel-Füllstandsensor mit Warnanzeige
Becherwerk-Überwachung mit automatischer Abschaltung bei Durchrutschen
Pneumatische Schwenktüren mit Sicherheitsendschalter
Strahlmittelnachfüllung via Big Bag- oder Sackwaren-Silo

Optionales Zubehör je nach Einsatzbereich

Für ferritische Strahlmittel (z. B. Hartguss, Drahtkorn):

Hartmetall-Schleuderrad und Hartmetallplatten
Werkzeugstahl-Auskleidung für Strahlraum und Drehtisch
Maschinengehäuse aus Hardox

Für Kunststoffstrahlmittel (DT 700 & DT 800):

Speziell abgestimmtes Schleuderrad für Kunststoff
Antistatikum-Sprüheinrichtung

Filter- & Sicherheitsausstattung:

Druckluft-Jet-Filteranlage mit Big Bag- oder Behälter-Entleerung
Nachfilter für gesundheitsschädliche Feinstäube
ATEX-Filteranlagen für explosionsgefährdete Bereiche

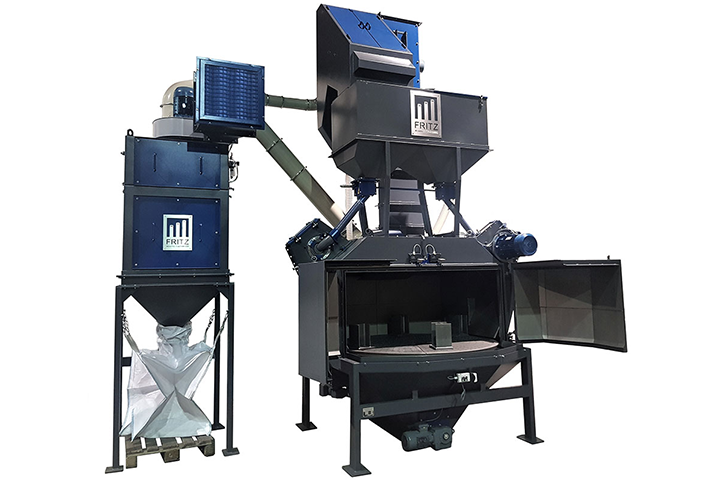

fritz_maschinen_drehtischanlagen_720x480

Schleuderrad Drehtisch Strahlanlage Ø1800mm mit Sonderzubehör

Ihre Vorteile auf einen Blick

Für ferritische & nichtmetallische Strahlmittel geeignet
Verschleissarm & wartungsfreundlich konstruiert
Hohe Strahlleistung auch bei grossen Bauteilen
Kompakte Bauweise mit geringer Stellfläche
Umfangreich konfigurierbar für Ihre Anforderungen

Übersicht:

Verfügbare Drehtischanlagen

Typ	DT 700	DT 1000	DT 1200	DT 1500	DT 1800	DT 2000
Durchmesser Drehtisch mm	700	1000	1200	1500	1800	2000
Höhe Strahlraum mm	400	500	600	600	800	800
Max. empfohl. Chargengewicht kg	200	500	800	1200	1500	2000
Leistung der Schleuderräder kW	7,5	7,5 o. 11,0 2x 7,5	7,5 o. 11,0 2x 7,5	11,0 o. 15,0 2x 11,0	15,0 o.18,5 2x 11,0	2×15,00 2×18,5
Gesamtleistung ohne Filter kW	10	10,0 o. 13,5 17,0	10,0 o. 13,5 17,0	13,5 o. 15,5 25,0	15,5 o. 19 25,0	33 40
Abgesaugte Luftmenge m³/h	1800 2,2kW	3000 3kW	3000 3kW	4800 5,5 kW	4800 5,5kW	4800 5,5kW 7000 7,5kW

Übersicht:

Verfügbare Drehtischanlagen

DT 700

DT 1000

Durchmesser Drehtisch: 1000 mm
Höhe Strahlraum: 500 mm
Max. empfohl. Chargengewicht: 500 kg
Leistung der Schleuderräder: 7,5 kW o. 11,0 kW, 2 x 7,5 kW
Gesamtleistung ohne Filter: 10,0 kW o. 13,5 kW, 17,0 kW
Abgesaugte Luftmenge: 3000 m³/h, 3 kW

DT 1200

Durchmesser Drehtisch: 1200 mm
Höhe Strahlraum: 600 mm
Max. empfohl. Chargengewicht: 800 kg
Leistung der Schleuderräder: 7,5 kW o. 11,0 kW, 2 x 7,5 kW
Gesamtleistung ohne Filter: 10,0 kW o. 13,5 kW, 17,0 kW
Abgesaugte Luftmenge: 3000 m³/h, 3 kW

DT 1500

Durchmesser Drehtisch: 1500 mm
Höhe Strahlraum: 600 mm
Max. empfohl. Chargengewicht: 1200 kg
Leistung der Schleuderräder: 11,0 kW o. 15,0 kW, 2 x 11,0 kW
Gesamtleistung ohne Filter: 13,5 kW o. 15,5 kW, 25,0 kW
Abgesaugte Luftmenge: 4800 m³/h, 5,5 kW

DT 1800

Durchmesser Drehtisch: 1800 mm
Höhe Strahlraum: 800 mm
Max. empfohl. Chargengewicht: 1500 kg
Leistung der Schleuderräder: 15,0 kW o. 18,5 kW, 2 x 11,0 kW
Gesamtleistung ohne Filter: 15,5 kW o. 19,0 kW, 25,0 kW
Abgesaugte Luftmenge: 4800 m³/h, 5,5 kW

DT 2000

Durchmesser Drehtisch: 2000 mm
Höhe Strahlraum: 800 mm
Max. empfohl. Chargengewicht: 2000 kg
Leistung der Schleuderräder: 2 x 15,0 kW, 2 x 18,5 kW
Gesamtleistung ohne Filter: 33,0 kW, 40,0 kW
Abgesaugte Luftmenge: 4800 m³/h, 5,5 kW, 7000 m³/h, 7,5 kW

Weitere Konfigurationen mit unterschiedlichen Turbinenleistungen und Baugrössen sind auf Anfrage erhältlich.

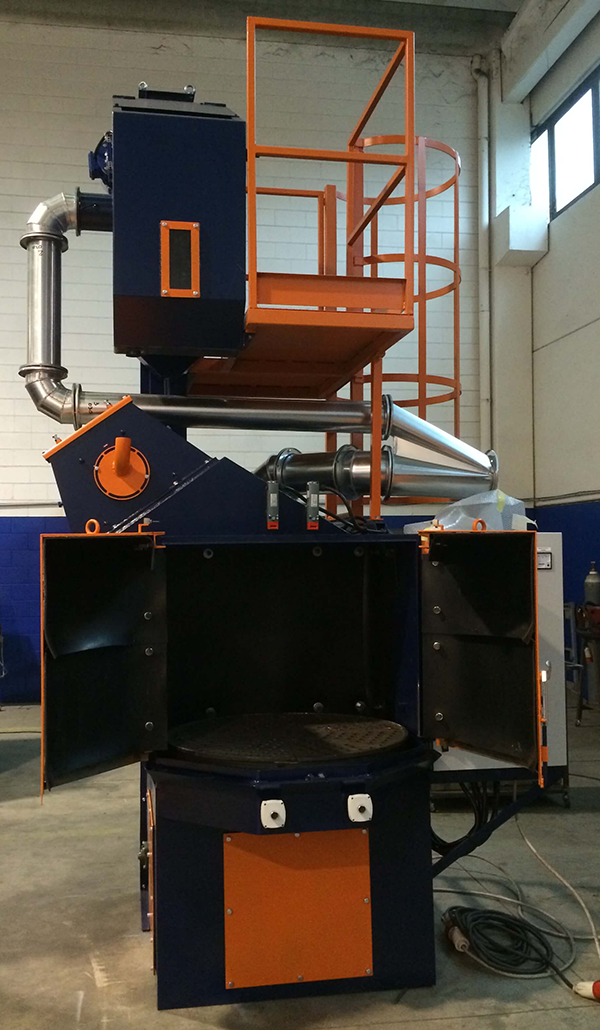

fritz_maschinen_drehtisch_schleuderanlagen_D-1000_600x1030

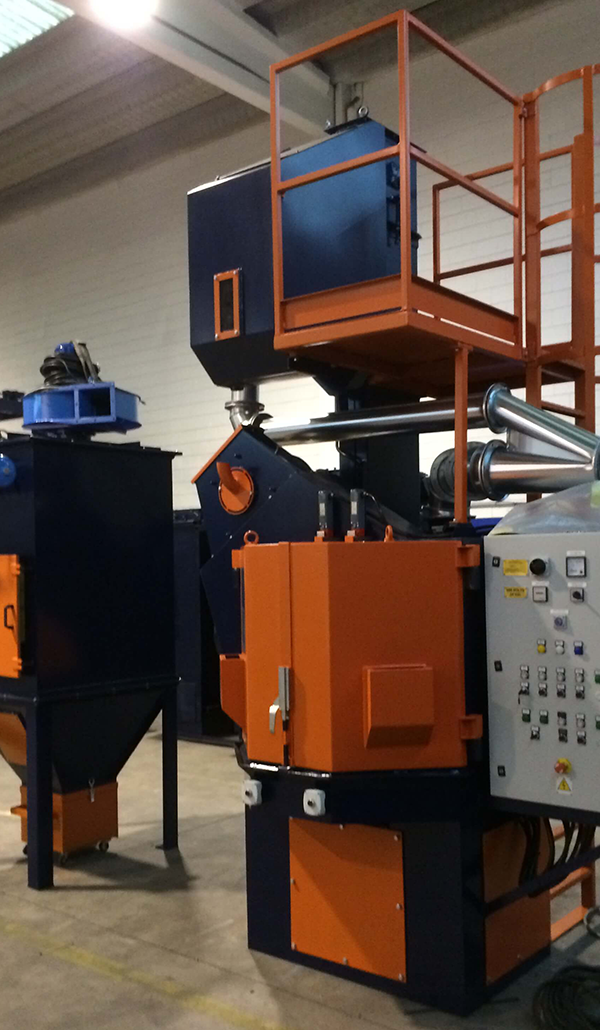

fritz_maschinen_drehtisch_schleuderanlagen_D-1000SF2_600x1030

Zurück Weiter

Schleuderrad Drehtisch Strahlanlage Ø1800mm mit Sonderzubehör

Kompaktes, direkt angetriebenes Schleuderrad – leistungsstark & wartungsfreundlich

Maximale Effizienz bei minimalem Platzbedarf – das Herzstück jeder Strahlanlage.

Unsere moderne Schleuderradgeneration überzeugt mit kompakter Bauweise, hoher Leistung und maximaler Energieeffizienz. Direkt angetrieben, robust konstruiert und flexibel einsetzbar – so erfüllt das Schleuderrad der Oliver Fritz GmbH & Co. KG sämtliche Anforderungen moderner Strahltechnik.

Ihre Vorteile auf einen Blick

Optimale Energieeffizienz durch direkt angetriebenes Schleuderrad
Gleichmässiges Strahlbild dank 8 Wurfschaufeln – weniger Pulsation
Längere Standzeiten durch geringeren Verschleiss und bessere Verteilung
Kompakte Bauweise für minimalen Platzbedarf an der Strahlanlage
Einfacher Schaufelwechsel ohne Spezialwerkzeug
Wartungskosten drastisch reduziert durch intelligente Konstruktion

Zurück Weiter

Effiziente Strahltechnik – präzise & kraftvoll

Das Schleuderrad übernimmt die zentrale Aufgabe in der Strahlanlage: Es bestimmt massgeblich die Reinigungsleistung und Wirtschaftlichkeit. Je nach Modell kommt es mit 4 bis 8 Wurfschaufeln zum Einsatz (Ø240: 4 Stück, Ø380–500: 8 Stück) – für maximale Energieausnutzung und gleichmässige Strahlbilder.

Beim Betrieb wird das Strahlmittel durch ein Zulaufrohr zu einem rotierenden Verteiler geführt, der es kontrolliert auf die Schaufeln übergibt. Die Abwurfrichtung ist präzise einstellbar – ebenso wie die Strahlgeschwindigkeit zwischen 60 und 100 m/s. Der „Hot Spot“ mit höchster Strahlmitteldichte lässt sich exakt positionieren, was eine besonders gezielte und schonende Bearbeitung der Werkstücke ermöglicht.

Wartungsfreundlich & durchdacht bis ins Detail

Das direkt angebaute Schleuderrad benötigt wenig Platz und bietet beste Zugänglichkeit für Wartung und Schaufelwechsel. Dank unseres wartungsarmen Keillocksystems werden die Schaufeln ohne Schrauben oder Federn fixiert – einfach einschieben, fertig. Auch nach längerer Nutzung lassen sie sich problemlos mit leichten Hammerschlägen lösen und austauschen – schnell, sicher und zeitsparend.
Die mehrteilige, hochverschleissfeste Innenauskleidung lässt sich ohne Ausbau des Schleuderrads wechseln:
