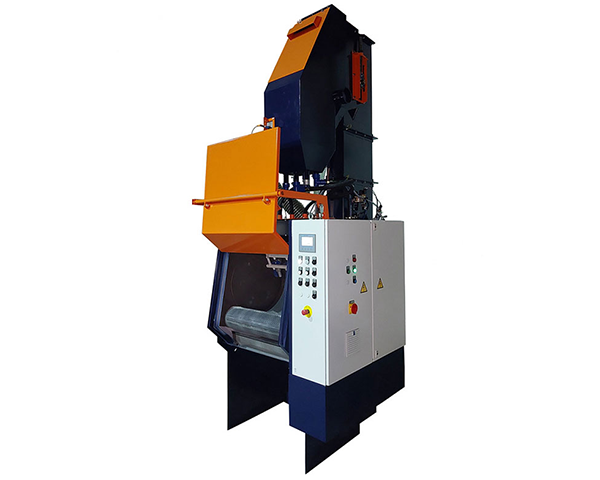

Injektor-Muldenband-Gravitationsstrahlanlage
Höchste Strahlleistung für optimale Oberflächen
Unsere Injektor-Muldenband-Gravitationsstrahlanlagen bieten eine bis zu 15–20 % höhere Strahlleistung im Vergleich zu herkömmlichen Saugstrahlanlagen.
Die robuste Bauweise und durchdachte Technik ermöglichen ein wirtschaftliches und präzises Strahlen mit mineralischen und ferritischen Strahlmitteln wie Korund, Glasperlen, Keramikkugeln, Stahlkugeln, Hartgusskies u. v. m.
Grundausstattung (Standardlieferumfang)
- Maschinengehäuse aus S235-Stahl
- Verschleissfeste Hardox-Auskleidung im Strahlraum
- Schwenktüre mit integriertem Endschalter
- Becherwerk zum Strahlmitteltransport
- Windsichter zur effizienten Strahlmittelreinigung
- Siebschublade zur Abscheidung grober Verunreinigungen
- Strahlmittelbunker
- Einstellbarer Strahlmittel-Zuteiler
- Automatenstrahlköpfe
- Hochverschleissfeste Borcarbid-Strahldüsen
Optionales Zubehör (Bedarfszubehör)
- Filteranlage mit Druckluft-Jet-Abreinigung
- Staubabscheidung in Big Bag oder Behälter
- Nachfilter für gesundheitsschädliche Feinstäube
- ATEX-Filter je nach Einsatzbereich
Sonderausstattung für Kunststoffstrahlmittel
- Antistatik-Sprüheinrichtung zur Vermeidung elektrostatischer Aufladung
Erweiterungen & Automatisierung
- SPS-Steuerung mit speicherbaren Programmen
- Stufenlose Regelung der Muldenbandgeschwindigkeit
- Füllstandsonde zur Überwachung des Strahlmittelvorrats
- Drehzahlüberwachung für Becherwerk und Muldenband – bei Störungen erfolgt eine automatische Abschaltung
- Pneumatische Hubtüre mit Sicherheitsendschalter
- Automatische Strahlmittelnachfüllung über Silo (Big Bag oder Sackware) für gleichbleibende Strahlergebnisse
- Abblasvorrichtung zur Reinigung der Werkstücke nach dem Strahlprozess
Zubehör für Materialhandling
- Handlingwagen mit Förderband zum Einfüllen und Entleeren kleiner Schüttgüter
- Hydraulische oder pneumatische Skip Loader zur komfortablen Befüllung
- Förderbänder und Vibrationsrinnen zum Entleeren der Anlage
- Pneumatisch ausfahrbare Schüttrinnen zum Abfüllen in Behälter
| Typ |
GB600 |
GB700 |
| Ø Strahlraum (mm) | 600 | 600 |
| Breite Strahlraum (mm) | 600 | 700 |
| Beschickungsvolumen (Liter) | 60 | 100 |
| Max. empfohl. Chargengewicht (kg) | 80 | 115 |
| Max. empfohl. Einzelstückgewicht (kg) | 12 | 12 |
| Anzahl Rundstrahldüsen | 4 | 5 |
| Gesamtleistung ohne Filter (kW) | 2,5 | 3,0 |
| Abgesaugte Luftmenge (m³/h) | 1600 | 1800 |
| Leistung der Maschine (kg/h) | 300-800 | 500-1100 |
