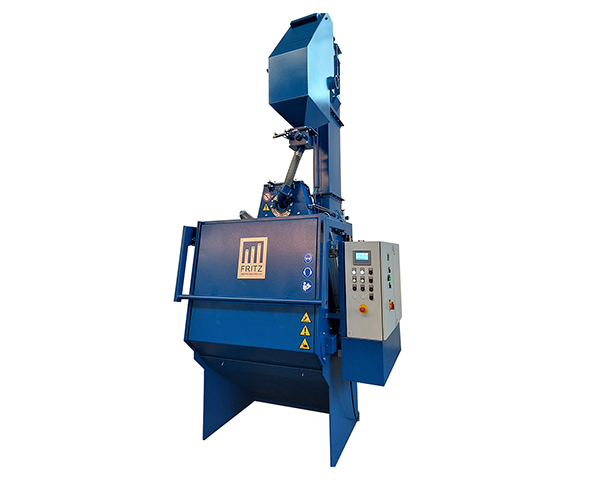

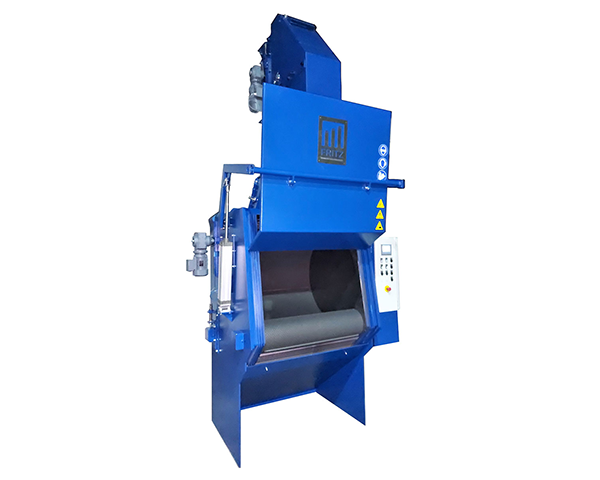

Schleuderrad-Muldenbandanlagen

Schleuderradanlagen mit Gummimuldenband für ferritische, mineralische und Kunststoff-Strahlmittel

Unsere Schleuderrad-Muldenbandanlagen vereinen robuste Technik mit maximaler Flexibilität beim Einsatz verschiedenster Strahlmittel – ob ferritisch, mineralisch, kantig oder kunststoffbasiert. Ideal geeignet für Kleinteile ab ∅2,5 mm und speziell konfigurierbar je nach Anwendung.

Varianten unserer Muldenbandanlagen

Gummimuldenband mit Schleuderrad für ferritische Strahlmittel
Injektor-Muldenbandsystem mit Gravitationseinlauf für mineralische Strahlmittel
Fein gelochte Gummimuldenbänder (ab ∅2,5 mm Lochung) – optimal für Kleinstteile

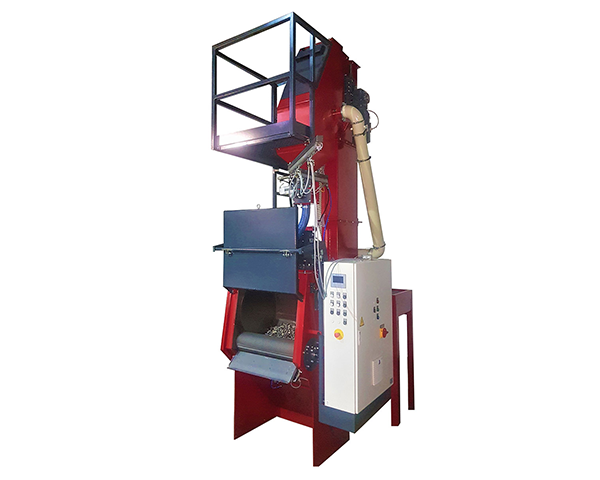

fritz_maschinen_schleuderrad_muldenband_muldenbandanlage_600x480

Zurück Weiter

Grundausstattung der Anlagen

Robustes Maschinengehäuse aus S235-Stahl
Verschleissfeste Manganplatten (6 / 8 / 10 mm) im Strahlraum
Schwenktür mit integriertem Endschalter
Becherwerk für die vertikale Strahlmittelzuführung
Windsichter zur Strahlmittelreinigung
Praktische Siebschublade
Strahlmittelbunker mit Sperrschieber
Automatische Öffnungs-/Schliessmechanik für Strahlmittel
Leistungsstarkes Schleuderrad

Intelligente Sonderausstattung

SPS-Steuerung mit programmierbarer Bedienoberfläche
Stufenlose Regelung der Muldenband- und Schleuderraddrehzahl
Automatische Anpassung der Strahlmittelmenge an Turbinendrehzahl
Füllstandssonde zur Überwachung des Strahlmittelvorrats
Drehzahlüberwachung für Becherwerk und Muldenband mit automatischer Sicherheitsabschaltung
Pneumatisch betriebene Hubtüre mit Endschalter
Automatisches Nachfüllsystem mit Big-Bag-Silo oder Sacksilo – für konstante Betriebsmischung und wiederholbare Ergebnisse

Effiziente Handling-Systeme

Handlingwagen mit Förderband zum Befüllen und Entleeren von Schüttgut
Skip Loader – hydraulisch oder pneumatisch gesteuerte Materialschütten
Förderbänder und Vibrationsrinnen zum effizienten Entleeren
Pneumatisch ausfahrbare Schüttrinne zum Abfüllen in Behälter

Anlagenübersicht:

Muldenband-Schleuderradanlagen für Stahlkugeln, Hartguss und andere ferritische Strahlmittel

Typ	GB700	GB1000	GB1200	GB1500
Durchmesser Strahlraum (mm)	600	900	1200	1200
Breite Strahlraum (mm)	700	1000	1200	1500
Beschickungsvolumen in Liter	100	200	500	625
Max. empfohl. Chargengewicht (kg)	115	500	1000	1000
Max. empfohl. Einzelstückgewicht (kg)	12	40	200	200
Leistung der Schleuderräder (kW)	7,5	7,5 oder 11,0	18,5 oder 22,0	2×15,0 oder 2x 18,5
Gesamtleistung ohne Filter ( kW)	10.5	10,5 oder 14,0	22,5 oder 26,0	34,0 oder 41,0
Abgesaugte Luftmenge (m³/h)	1800	3000	4800	7000
Leistung der Maschine (kg/h)	500-1100	1000-2000	2000-4000	2500-4500

Erweiterbares Zubehör

– ganz nach Bedarf

Filter- & Absaugsysteme

Druckluft-Jet-Filteranlage mit Staubentsorgung (Big Bag oder Behälter)
Nachfilter für gesundheitsschädliche Feinstäube
ATEX-konforme Filteranlagen für explosionsgefährdete Umgebungen

Für kantige Strahlmittel (z. B. Hartguss, Drahtkorn)

Hartmetall-Schleuderrad
Hartmetall-Auskleidung im Hot Spot-Bereich
Werkzeugstahl-Auskleidung für den Strahlraum
Hochverschleißfestes Maschinengehäuse aus Hardox

Für Kunststoffstrahlmittel (z. B. GB 700)

Spezial-Schleuderrad für Kunststoffgranulate
Antistatik-Sprüheinrichtung

Schleuderrad-Muldenbandanlagen

Schleuderradanlagen mit Gummimuldenband für ferritische, mineralische und Kunststoff-Strahlmittel

Varianten unserer Muldenbandanlagen

Gummimuldenband mit Schleuderrad für ferritische Strahlmittel
Injektor-Muldenbandsystem mit Gravitationseinlauf für mineralische Strahlmittel
Fein gelochte Gummimuldenbänder (ab ∅2,5 mm Lochung) – optimal für Kleinstteile

Zurück Weiter

Grundausstattung der Anlagen

Robustes Maschinengehäuse aus S235-Stahl
Verschleissfeste Manganplatten (6 / 8 / 10 mm) im Strahlraum
Schwenktür mit integriertem Endschalter
Becherwerk für die vertikale Strahlmittelzuführung
Windsichter zur Strahlmittelreinigung
Praktische Siebschublade
Strahlmittelbunker mit Sperrschieber
Automatische Öffnungs-/Schliessmechanik für Strahlmittel
Leistungsstarkes Schleuderrad

Intelligente Sonderausstattung

SPS-Steuerung mit programmierbarer Bedienoberfläche
Stufenlose Regelung der Muldenband- und Schleuderraddrehzahl
Automatische Anpassung der Strahlmittelmenge an Turbinendrehzahl
Füllstandssonde zur Überwachung des Strahlmittelvorrats
Drehzahlüberwachung für Becherwerk und Muldenband mit automatischer Sicherheitsabschaltung
Pneumatisch betriebene Hubtüre mit Endschalter
Automatisches Nachfüllsystem mit Big-Bag-Silo oder Sacksilo – für konstante Betriebsmischung und wiederholbare Ergebnisse

Effiziente Handling-Systeme

Handlingwagen mit Förderband zum Befüllen und Entleeren von Schüttgut
Skip Loader – hydraulisch oder pneumatisch gesteuerte Materialschütten
Förderbänder und Vibrationsrinnen zum effizienten Entleeren
Pneumatisch ausfahrbare Schüttrinne zum Abfüllen in Behälter

Anlagenübersicht:

Muldenband-Schleuderradanlagen für Stahlkugeln, Hartguss und andere ferritische Strahlmittel

Typ	GB700	GB1000	GB1200	GB1500
Durchmesser Strahlraum (mm)	600	900	1200	1200
Breite Strahlraum (mm)	700	1000	1200	1500
Beschickungsvolumen in Liter	100	200	500	625
Max. empfohl. Chargengewicht (kg)	115	500	1000	1000
Max. empfohl. Einzelstückgewicht (kg)	12	40	200	200
Leistung der Schleuderräder (kW)	7,5	7,5 oder 11,0	18,5 oder 22,0	2×15,0 oder 2x 18,5
Gesamtleistung ohne Filter ( kW)	10.5	10,5 oder 14,0	22,5 oder 26,0	34,0 oder 41,0
Abgesaugte Luftmenge (m³/h)	1800	3000	4800	7000
Leistung der Maschine (kg/h)	500-1100	1000-2000	2000-4000	2500-4500

GB700

GB1000

Strahlraum Ø: 900 mm
Strahlraum Breite: 1000 mm
Beschickungsvolumen: 200 l
Max. empfohl. Chargengewicht: 500 kg
Max empfohl. Einzelstückgewicht: 40 kg
Leistung der Schleuderräder: 7,5 oder 11,0 kW
Gesamtleistung ohne Filter: 10,5 oder 14,0 kW
Abgesaugte Luftmenge: 3000 m³/h
Leistung der Maschine: 1000 – 2000 kg/h

GB1200

Strahlraum Ø: 1200 mm
Strahlraum Breite: 1200 mm
Beschickungsvolumen: 500 l
Max. empfohl. Chargengewicht: 1000 kg
Max empfohl. Einzelstückgewicht: 200 kg
Leistung der Schleuderräder: 18,5 oder 22,0 kW
Gesamtleistung ohne Filter: 22,5 oder 26,0 kW
Abgesaugte Luftmenge: 4800 m³/h
Leistung der Maschine: 2000 – 4000 kg/h

GB1500

Strahlraum Ø: 1200 mm
Strahlraum Breite: 1500 mm
Beschickungsvolumen: 625 l
Max. empfohl. Chargengewicht: 1000 kg
Max empfohl. Einzelstückgewicht: 200 kg
Leistung der Schleuderräder: 2 x 15,0 oder 2 x 18,5 kW
Gesamtleistung ohne Filter: 34,0 oder 41,0 kW
Abgesaugte Luftmenge: 7000 m³/h
Leistung der Maschine: 2500 – 4500 kg/h

Erweiterbares Zubehör

– ganz nach Bedarf

Filter- & Absaugsysteme

Druckluft-Jet-Filteranlage mit Staubentsorgung (Big Bag oder Behälter)
Nachfilter für gesundheitsschädliche Feinstäube
ATEX-konforme Filteranlagen für explosionsgefährdete Umgebungen

Für kantige Strahlmittel (z. B. Hartguss, Drahtkorn)

Hartmetall-Schleuderrad
Hartmetall-Auskleidung im Hot Spot-Bereich
Werkzeugstahl-Auskleidung für den Strahlraum
Hochverschleißfestes Maschinengehäuse aus Hardox

Für Kunststoffstrahlmittel (z. B. GB 700)

Spezial-Schleuderrad für Kunststoffgranulate
Antistatik-Sprüheinrichtung

Zurück Weiter

Muldenband-Injektor Gravitationsstrahlanlagen

Bis zu 20 % mehr Strahlleistung als herkömmliche Saugstrahlanlagen

Unsere Muldenband-Injektor Gravitationsstrahlanlagen stehen für maximale Effizienz bei der Oberflächenbehandlung. Dank innovativer Technik liefern sie bis zu 15–20 % mehr Strahlleistung im Vergleich zu klassischen Saugstrahlanlagen. Die Anlagen sind ideal für die schonende und zugleich gründliche Bearbeitung von Schüttgütern, Bauteilen und Werkstücken unterschiedlicher Materialien.

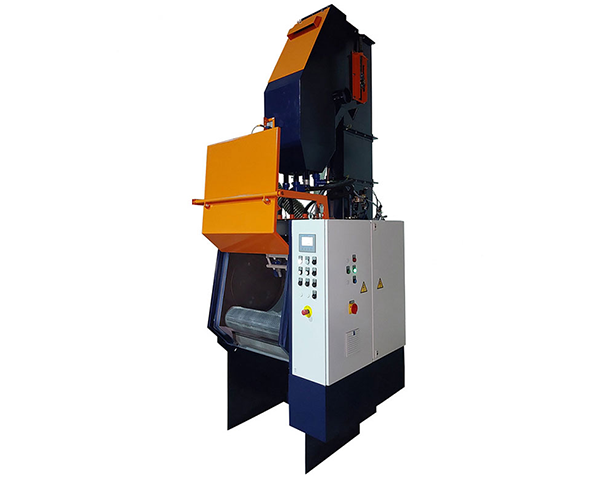

fritz_maschinen_Injektor_Muldenband_Gravitationsstrahlanlage_600x480

Grundausstattung der Anlagen

Jede Anlage ist serienmässig mit hochwertiger Technik ausgestattet

Maschinengehäuse aus massivem S235-Stahl
Verschleissfeste Strahlraum-Auskleidung mit Hardox-Platten
Schwenktüre mit integriertem Endschalter
Effizientes Becherwerk für Materialtransport
Windsichter zur Strahlmittelaufbereitung und -reinigung
Herausnehmbare Siebschublade zur Grobabscheidung
Strahlmittelbunker mit einstellbarem Zuteiler
Hochwertige Automatenstrahlköpfe
Langlebige Borcarbid-Strahldüsen

Anlagenübersicht:

Muldenband-Schleuderradanlagen für Stahlkugeln, Hartguss und andere ferritische Strahlmittel

Typ	GB700	GB1000	GB1200	GB1500
Durchmesser Strahlraum (mm)	600	900	1200	1200
Breite Strahlraum (mm)	700	1000	1200	1500
Beschickungsvolumen in Liter	100	200	500	625
Max. empfohl. Chargengewicht (kg)	115	500	1000	1000
Max. empfohl. Einzelstückgewicht (kg)	12	40	200	200
Leistung der Schleuderräder (kW)	7,5	7,5 oder 11,0	18,5 oder 22,0	2×15,0 oder 2x 18,5
Gesamtleistung ohne Filter ( kW)	10.5	10,5 oder 14,0	22,5 oder 26,0	34,0 oder 41,0
Abgesaugte Luftmenge (m³/h)	1800	3000	4800	7000
Leistung der Maschine (kg/h)	500-1100	1000-2000	2000-4000	2500-4500

Optionales Zubehör – individuell erweiterbar

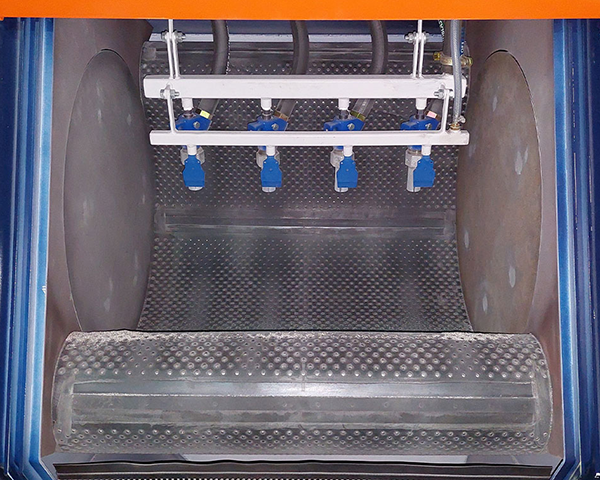

fritz_maschinen_Injektor_Muldenband_Gravitationsstrahlanlage_innen

Filtertechnik & Staubmanagement

Hochleistungsfilteranlage mit Druckluft-Jet-Abreinigung
Staubabfüllung in Big Bags oder Behälter
Nachfilterung für gesundheitsschädliche Feinstäube
ATEX-zertifizierte Filterlösungen auf Anfrage

Für den Einsatz von Kunststoff-Strahlmitteln

Antistatikum-Sprüheinheit zur Vermeidung elektrostatischer Aufladung

Handling-Systeme – für optimierte Materialflüsse

Handlingwagen zum Befüllen und Entleeren kleiner Schüttgutmengen
Hydraulische oder pneumatische Skip Loader zum Beschicken der Anlage
Förderbänder und Vibrationsrinnen zum Entleeren der Strahlanlage
Pneumatisch ausfahrbare Schüttrinne zur dosierten Abfüllung in Behälter

Weitere Sonderausstattungen für mehr Prozesssicherheit und Automatisierung

SPS-Steuerung mit speicherbaren Strahlprogrammen
Stufenlose Regelung der Muldenbandgeschwindigkeit
Füllstandssensor zur Erkennung von Strahlmittelmangel
Drehzahlüberwachung für Becherwerk und Muldenband mit automatischer Abschaltung bei Störung
Pneumatische Hubtüre mit Sicherheitsendschalter
Automatische Strahlmittelnachfüllung über Big-Bag- oder Sackware-Silos
Abblasvorrichtung zur Reinigung der Werkstücke nach dem Strahlen

Muldenband-Injektor Gravitationsstrahlanlagen

Bis zu 20 % mehr Strahlleistung als herkömmliche Saugstrahlanlagen

Grundausstattung der Anlagen

Jede Anlage ist serienmässig mit hochwertiger Technik ausgestattet

Maschinengehäuse aus massivem S235-Stahl
Verschleissfeste Strahlraum-Auskleidung mit Hardox-Platten
Schwenktüre mit integriertem Endschalter
Effizientes Becherwerk für Materialtransport
Windsichter zur Strahlmittelaufbereitung und -reinigung
Herausnehmbare Siebschublade zur Grobabscheidung
Strahlmittelbunker mit einstellbarem Zuteiler
Hochwertige Automatenstrahlköpfe
Langlebige Borcarbid-Strahldüsen

Anlagenübersicht:

Muldenband-Schleuderradanlagen für Stahlkugeln, Hartguss und andere ferritische Strahlmittel

Typ	GB700	GB1000	GB1200	GB1500
Durchmesser Strahlraum (mm)	600	900	1200	1200
Breite Strahlraum (mm)	700	1000	1200	1500
Beschickungsvolumen in Liter	100	200	500	625
Max. empfohl. Chargengewicht (kg)	115	500	1000	1000
Max. empfohl. Einzelstückgewicht (kg)	12	40	200	200
Leistung der Schleuderräder (kW)	7,5	7,5 oder 11,0	18,5 oder 22,0	2×15,0 oder 2x 18,5
Gesamtleistung ohne Filter ( kW)	10.5	10,5 oder 14,0	22,5 oder 26,0	34,0 oder 41,0
Abgesaugte Luftmenge (m³/h)	1800	3000	4800	7000
Leistung der Maschine (kg/h)	500-1100	1000-2000	2000-4000	2500-4500

GB700

GB1000

Strahlraum Ø: 900 mm
Strahlraum Breite: 1000 mm
Beschickungsvolumen: 200 l
Max. empfohl. Chargengewicht: 500 kg
Max empfohl. Einzelstückgewicht: 40 kg
Leistung der Schleuderräder: 7,5 oder 11,0 kW
Gesamtleistung ohne Filter: 10,5 oder 14,0 kW
Abgesaugte Luftmenge: 3000 m³/h
Leistung der Maschine: 1000 – 2000 kg/h

GB1200

Strahlraum Ø: 1200 mm
Strahlraum Breite: 1200 mm
Beschickungsvolumen: 500 l
Max. empfohl. Chargengewicht: 1000 kg
Max empfohl. Einzelstückgewicht: 200 kg
Leistung der Schleuderräder: 18,5 oder 22,0 kW
Gesamtleistung ohne Filter: 22,5 oder 26,0 kW
Abgesaugte Luftmenge: 4800 m³/h
Leistung der Maschine: 2000 – 4000 kg/h

GB1500

Strahlraum Ø: 1200 mm
Strahlraum Breite: 1500 mm
Beschickungsvolumen: 625 l
Max. empfohl. Chargengewicht: 1000 kg
Max empfohl. Einzelstückgewicht: 200 kg
Leistung der Schleuderräder: 2 x 15,0 oder 2 x 18,5 kW
Gesamtleistung ohne Filter: 34,0 oder 41,0 kW
Abgesaugte Luftmenge: 7000 m³/h
Leistung der Maschine: 2500 – 4500 kg/h

Optionales Zubehör

– individuell erweiterbar

Filtertechnik & Staubmanagement

Hochleistungsfilteranlage mit Druckluft-Jet-Abreinigung
Staubabfüllung in Big Bags oder Behälter
Nachfilterung für gesundheitsschädliche Feinstäube
ATEX-zertifizierte Filterlösungen auf Anfrage

Für den Einsatz von Kunststoff-Strahlmitteln

Antistatikum-Sprüheinheit zur Vermeidung elektrostatischer Aufladung

Handling-Systeme – für optimierte Materialflüsse

Handlingwagen zum Befüllen und Entleeren kleiner Schüttgutmengen
Hydraulische oder pneumatische Skip Loader zum Beschicken der Anlage
Förderbänder und Vibrationsrinnen zum Entleeren der Strahlanlage
Pneumatisch ausfahrbare Schüttrinne zur dosierten Abfüllung in Behälter

Weitere Sonderausstattungen für mehr Prozesssicherheit und Automatisierung

SPS-Steuerung mit speicherbaren Strahlprogrammen
Stufenlose Regelung der Muldenbandgeschwindigkeit
Füllstandssensor zur Erkennung von Strahlmittelmangel
Drehzahlüberwachung für Becherwerk und Muldenband mit automatischer Abschaltung bei Störung
Pneumatische Hubtüre mit Sicherheitsendschalter
Automatische Strahlmittelnachfüllung über Big-Bag- oder Sackware-Silos
Abblasvorrichtung zur Reinigung der Werkstücke nach dem Strahlen

Kompaktes, direkt angetriebenes Schleuderrad – leistungsstark & wartungsfreundlich

Maximale Effizienz bei minimalem Platzbedarf – das Herzstück jeder Strahlanlage.

Unsere moderne Schleuderradgeneration überzeugt mit kompakter Bauweise, hoher Leistung und maximaler Energieeffizienz. Direkt angetrieben, robust konstruiert und flexibel einsetzbar – so erfüllt das Schleuderrad der Oliver Fritz GmbH & Co. KG sämtliche Anforderungen moderner Strahltechnik.

Ihre Vorteile auf einen Blick

Optimale Energieeffizienz durch direkt angetriebenes Schleuderrad
Gleichmässiges Strahlbild dank 8 Wurfschaufeln – weniger Pulsation
Längere Standzeiten durch geringeren Verschleiss und bessere Verteilung
Kompakte Bauweise für minimalen Platzbedarf an der Strahlanlage
Einfacher Schaufelwechsel ohne Spezialwerkzeug
Wartungskosten drastisch reduziert durch intelligente Konstruktion

Zurück Weiter

Effiziente Strahltechnik – präzise & kraftvoll

Das Schleuderrad übernimmt die zentrale Aufgabe in der Strahlanlage: Es bestimmt massgeblich die Reinigungsleistung und Wirtschaftlichkeit. Je nach Modell kommt es mit 4 bis 8 Wurfschaufeln zum Einsatz (Ø240: 4 Stück, Ø380–500: 8 Stück) – für maximale Energieausnutzung und gleichmässige Strahlbilder.

Beim Betrieb wird das Strahlmittel durch ein Zulaufrohr zu einem rotierenden Verteiler geführt, der es kontrolliert auf die Schaufeln übergibt. Die Abwurfrichtung ist präzise einstellbar – ebenso wie die Strahlgeschwindigkeit zwischen 60 und 100 m/s. Der „Hot Spot“ mit höchster Strahlmitteldichte lässt sich exakt positionieren, was eine besonders gezielte und schonende Bearbeitung der Werkstücke ermöglicht.

Wartungsfreundlich & durchdacht bis ins Detail

Das direkt angebaute Schleuderrad benötigt wenig Platz und bietet beste Zugänglichkeit für Wartung und Schaufelwechsel. Dank unseres wartungsarmen Keillocksystems werden die Schaufeln ohne Schrauben oder Federn fixiert – einfach einschieben, fertig. Auch nach längerer Nutzung lassen sie sich problemlos mit leichten Hammerschlägen lösen und austauschen – schnell, sicher und zeitsparend.
Die mehrteilige, hochverschleissfeste Innenauskleidung lässt sich ohne Ausbau des Schleuderrads wechseln:
