Schleuderrad-Hängebahnstrahlanlagen von Fritz

leistungsstark, wartungsfreundlich und kompakt

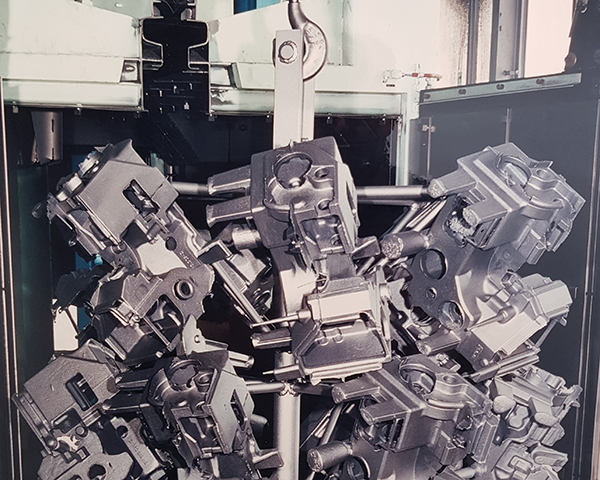

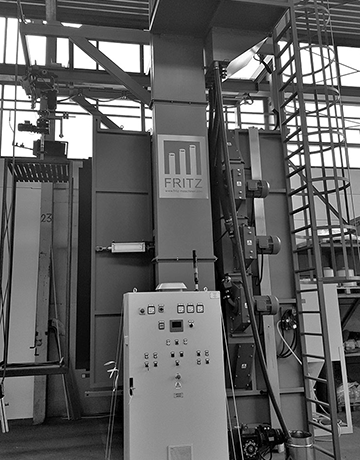

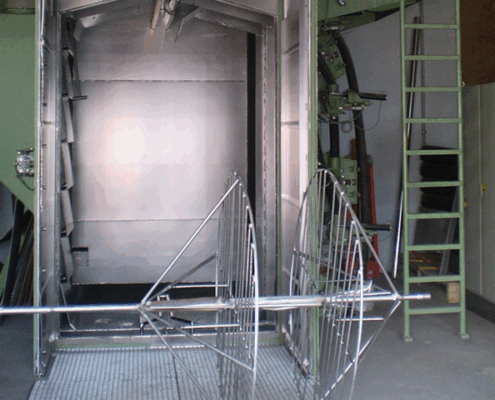

Unsere Schleuderrad-Hängebahnstrahlanlagen überzeugen durch ihre besonders robuste Bauweise und ein durchdachtes, wartungsfreundliches Konzept. Dank der Verwendung hochwertiger Materialien profitieren Sie von einer langen Lebensdauer selbst bei intensivem Einsatz.

Der Strahlraum besteht vollständig aus verschleissfestem Manganstahl und ist im stark beanspruchten Bereich zusätzlich mit einfach austauschbaren Mangan-Schutzplatten ausgestattet. Eine spezielle Abdichtung des Deckendurchführungsschlitzes sorgt dafür, dass kein Strahlmittel nach aussen dringen kann – so wird das Unfallrisiko deutlich minimiert.

Flexible Fördersysteme für unterschiedliche Anforderungen:

Unsere Anlagen lassen sich mit verschiedenen Fördersystemen kombinieren, zum Beispiel:
Einschienenstichbahn mit Handeinschub oder Ketteneinzug
Y-Schienenbahn mit Handeinschub oder Ketteneinzug
Kreisfördersystem (Power & Free oder getaktet)
Kranbahn mit Hebe-/Senkfunktion und oszillierender Werkstückaufnahme
Schwenkkran mit Hebe-/Senkfunktion und oszillierender Werkstückaufnahme

Ihre Vorteile auf einen Blick

Hohe Strahlleistung bei niedrigem Energieverbrauch
Kurze Bearbeitungszeiten durch moderne Strahlturbinentechnik
Kompakte Bauweise mit geringem Platzbedarf
Einfache Bedienung und gute Zugänglichkeit für Wartung
Leiser Betrieb durch schallgedämmte Ausführungen

Zurück Weiter

Durchdachtes Wartungskonzept – schnell, einfach, kostensparend

Kein Spezialwerkzeug erforderlich
Schneller Schaufelwechsel durch Keillocksystem mit doppelkonischem Sitz
Verschleissplatten einzeln und ohne Ausbau des Turbinenrades tauschbar
Mehrteilige Gehäuseauskleidung für gezielten Austausch stark beanspruchter Komponenten

Details der Gehäuseauskleidung:

Seitenschleissplatten (Pos. 1–2): geteilt, wechselbar ohne Turbinendemontage
Kopfschleissplatte (Pos. 3): gebogen, reduziert Turbinenverschleiss und verbessert Luftführung
Stirnschleissplatte (Pos. 4): massiv gegossen, mit nur einer Spannschraube fixiert

Ihr Nutzen:

Gleichmässiger Strahlmittelauftrag = gleichmässige Reinigungsergebnisse
Bis zu 33 % längere Standzeit im Vergleich zu Turbinen mit nur 6 Schaufeln
Deutliche Reduzierung der Wartungskosten
Maximale Wirtschaftlichkeit Ihrer Investition

Effiziente
Edelstahlbearbeitung
mit Gabelbahn

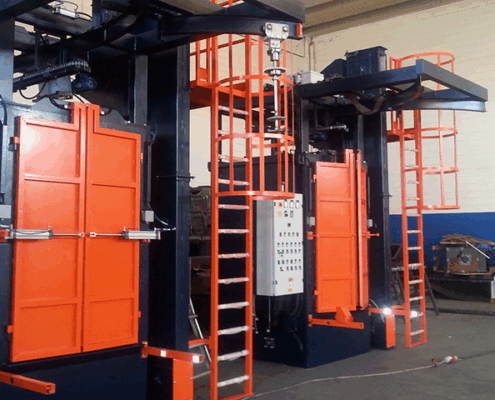

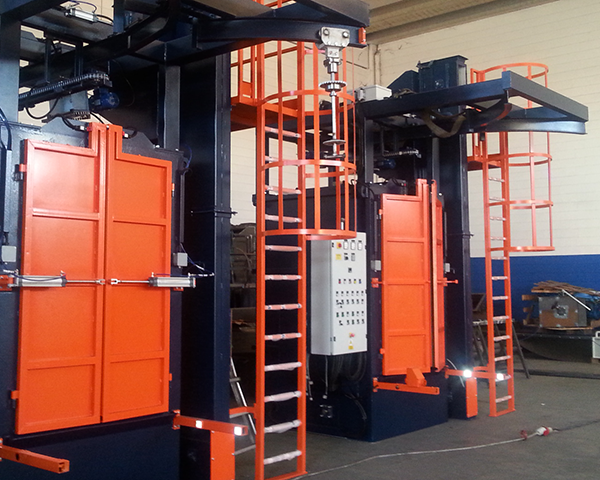

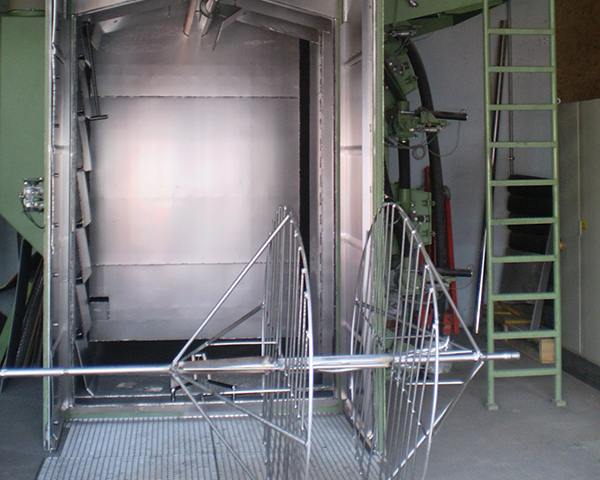

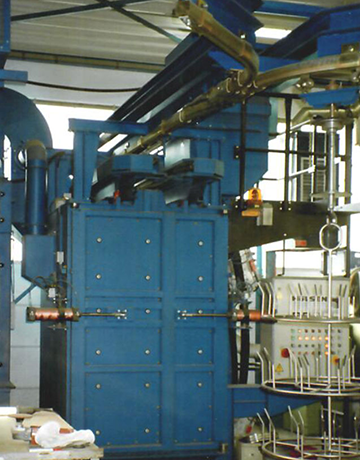

Schleuderrad-Hängebahnstrahlanlage mit Gabelbahnsystem – ideal zum Strahlen von Edelstahlrohren, Rohrbögen und Zubehörteilen.

Schleuderrad
Hängebahnstrahlanlage

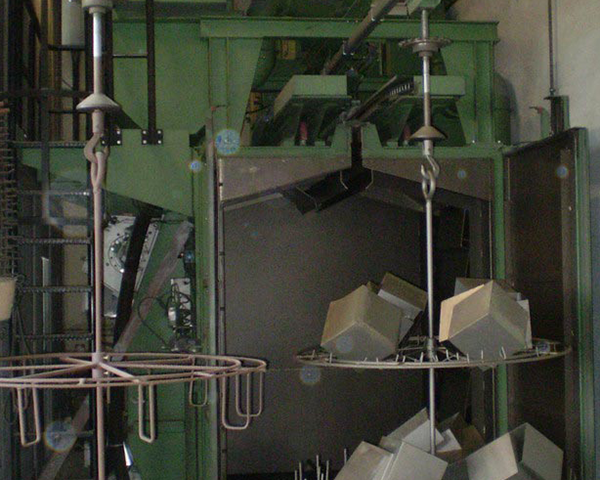

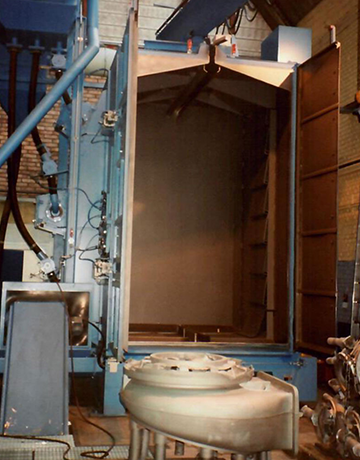

mit Schwenkkran

Ausgestattet mit vorgeschaltetem Schnecken-Gitterboden zur effizienten Entleerung von schöpfenden Werkstücken

Schleuderrad
Hängebahnstrahlanlage für
grossformatige Werkstücke

Anlage für Werkstücke bis Ø 1500 mm und 3000 mm Höhe – zur Oberflächenreinigung und Entfernung von Rückständen nach dem Schwelkammerofen.

Zurück Weiter

Effiziente
Edelstahlbearbeitung
mit Gabelbahn

Schleuderrad-Hängebahnstrahlanlage mit Gabelbahnsystem – ideal zum Strahlen von Edelstahlrohren, Rohrbögen und Zubehörteilen.

Schleuderrad
Hängebahnstrahlanlage
mit Schwenkkran

Ausgestattet mit vorgeschaltetem Schnecken-Gitterboden zur effizienten Entleerung von schöpfenden Werkstücken

Schleuderrad
Hängebahnstrahlanlage für
grossformatige Werkstücke

Anlage für Werkstücke bis Ø 1500 mm und 3000 mm Höhe – zur Oberflächenreinigung und Entfernung von Rückständen nach dem Schwelkammerofen.

Übersicht:

Verfügbare Standard Größen

Typ	SRH.09.	SRH.10.	SRH.12.	SRH.15.	SRH.20.	SRH.22.
Nutz Ø	900	1000	1200	1500	2000	2200
Nutz Höhe	1000 1200 1500 1800 2000	1200 1500 2000	1500 2000 2500 3000	1500 2000 2500 3000	2000 2500 3000 3500	2000 2500 3000 3500
Einfahrhöhe ohne Fundament (mm)	450	500	500	750	900	950
Schleuderrad Ø	380	380	380	380	380/500	380/500
Anzahl der Schleuderräder	2-3	2-3	2-5	2-5	2-5	2-5
Leistung der Schleuderräder (kW)	7,5	7,5 11,0	7,5 11,0 15,0	11,0 15,0	11,0 15,0 18,5	15,0 18,5 22,0

SRH.09.

Nutz Ø: 900 mm
Nutz Höhe: 1000 mm, 1200 mm, 1500 mm, 1800 mm, 2000 mm
Einfahrhöhe ohne Fundament: 450 mm
Schleuderrad Ø: 380 mm
Anzahl der Schleuderräder: 2 – 3
Leistung der Schleuderräder: 7,5 kW

SRH.10.

Nutz Ø: 1000 mm
Nutz Höhe: 1200 mm, 1500 mm, 2000 mm
Einfahrhöhe ohne Fundament: 500 mm
Schleuderrad Ø: 380 mm
Anzahl der Schleuderräder: 2 – 3
Leistung der Schleuderräder: 7,5 kW, 11,0 kW

SRH.12.

Nutz Ø: 1200 mm
Nutz Höhe: 1500 mm, 2000 mm, 2500 mm, 3000 mm
Einfahrhöhe ohne Fundament: 500 mm
Schleuderrad Ø: 380 mm
Anzahl der Schleuderräder: 2 – 5
Leistung der Schleuderräder: 7,5 kW, 11,0 kW, 15,0 kW

SRH.15.

Nutz Ø: 1500 mm
Nutz Höhe: 1500 mm, 2000 mm, 2500 mm, 3000 mm
Einfahrhöhe ohne Fundament: 750 mm
Schleuderrad Ø: 380 mm
Anzahl der Schleuderräder: 2 – 5
Leistung der Schleuderräder: 11,0 kW, 15,0 kW

SRH.20.

Nutz Ø: 2000 mm
Nutz Höhe: 2000 mm, 2500 mm, 3000 mm, 3500 mm
Einfahrhöhe ohne Fundament: 900 mm
Schleuderrad Ø: 380/500 mm
Anzahl der Schleuderräder: 2 – 5
Leistung der Schleuderräder: 11,0 kW, 15,0 kW, 18,5 kW

SRH.22.

Nutz Ø: 2200 mm
Nutz Höhe: 2000 mm, 2500 mm, 3000 mm, 3500 mm
Einfahrhöhe ohne Fundament: 950 mm
Schleuderrad Ø: 380/500 mm
Anzahl der Schleuderräder: 2 – 5
Leistung der Schleuderräder: 15,0 kW, 18,5 kW, 22,0 kW

Weitere Konfigurationen sind auf Anfrage erhältlich.

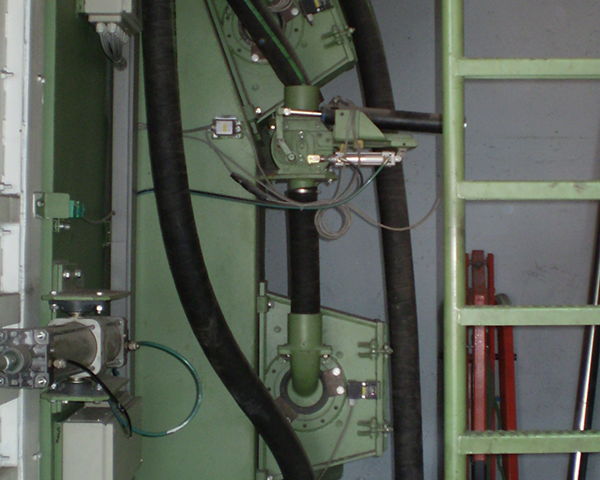

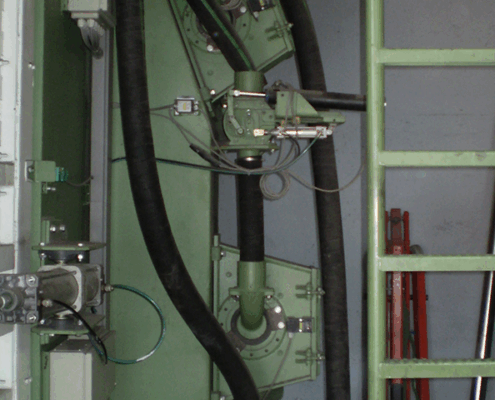

Kompaktes, direkt angetriebenes Schleuderrad – leistungsstark & wartungsfreundlich

Maximale Effizienz bei minimalem Platzbedarf – das Herzstück jeder Strahlanlage.

Unsere moderne Schleuderradgeneration überzeugt mit kompakter Bauweise, hoher Leistung und maximaler Energieeffizienz. Direkt angetrieben, robust konstruiert und flexibel einsetzbar – so erfüllt das Schleuderrad der Oliver Fritz GmbH & Co. KG sämtliche Anforderungen moderner Strahltechnik.

Ihre Vorteile auf einen Blick

Optimale Energieeffizienz durch direkt angetriebenes Schleuderrad
Gleichmässiges Strahlbild dank 8 Wurfschaufeln – weniger Pulsation
Längere Standzeiten durch geringeren Verschleiss und bessere Verteilung
Kompakte Bauweise für minimalen Platzbedarf an der Strahlanlage
Einfacher Schaufelwechsel ohne Spezialwerkzeug
Wartungskosten drastisch reduziert durch intelligente Konstruktion

Zurück Weiter

Effiziente Strahltechnik – präzise & kraftvoll

Das Schleuderrad übernimmt die zentrale Aufgabe in der Strahlanlage: Es bestimmt massgeblich die Reinigungsleistung und Wirtschaftlichkeit. Je nach Modell kommt es mit 4 bis 8 Wurfschaufeln zum Einsatz (Ø240: 4 Stück, Ø380–500: 8 Stück) – für maximale Energieausnutzung und gleichmässige Strahlbilder.

Beim Betrieb wird das Strahlmittel durch ein Zulaufrohr zu einem rotierenden Verteiler geführt, der es kontrolliert auf die Schaufeln übergibt. Die Abwurfrichtung ist präzise einstellbar – ebenso wie die Strahlgeschwindigkeit zwischen 60 und 100 m/s. Der „Hot Spot“ mit höchster Strahlmitteldichte lässt sich exakt positionieren, was eine besonders gezielte und schonende Bearbeitung der Werkstücke ermöglicht.

Wartungsfreundlich & durchdacht bis ins Detail

Das direkt angebaute Schleuderrad benötigt wenig Platz und bietet beste Zugänglichkeit für Wartung und Schaufelwechsel. Dank unseres wartungsarmen Keillocksystems werden die Schaufeln ohne Schrauben oder Federn fixiert – einfach einschieben, fertig. Auch nach längerer Nutzung lassen sie sich problemlos mit leichten Hammerschlägen lösen und austauschen – schnell, sicher und zeitsparend.
Die mehrteilige, hochverschleissfeste Innenauskleidung lässt sich ohne Ausbau des Schleuderrads wechseln:

1x gebogene Kopfschleissplatte
2x Stirnschleissplatten
2x geteilte Seitenschleissplatten

Robuste Konstruktion für langlebigen Einsatz

Gehäuse aus 8–10 mm Stahlplatten oder optional Manganstahl
Hochverschleissfeste Innenauskleidung aus Spezialguss
Geschliffener, ausgewuchteter Radkörper aus gehärtetem Werkzeugstahl
Direktantrieb mit verstärktem Motorenlager für lange Lebensdauer

fritz_maschinen_schleuderrad_haengebahn_cad_2_600x465

fritz_maschinen_schleuderrad_haengebahn_cad_1_600x465

Zurück Weiter

Direktantrieb für energiesparendes Betreiben der Anlagen in den Baugrössen: SRD 380 ECO und SRD 500 ECO

Unser Schleuderrad mit separater Lagerung für hohe Standzeiten der Antriebe gibt es in den Baugrössen: SRL 240, SRL 380, SRL 500
