Industrielle Filteranlagen
für Strahlanlagen in der Schweiz

Leistungsstarke Patronenfilter für Sandstrahltechnik, Strahlhäuser und Schleuderradanlagen

Industrielle Filteranlagen von Fritz Maschinen sind speziell für die Anforderungen der Sandstrahltechnik und industriellen Strahltechnik entwickelt. Sie sorgen für eine zuverlässige Entstaubung von Strahlkabinen, Strahlcontainern, Strahlhäusern und Schleuderradanlagen und unterstützen einen sauberen, sicheren und wirtschaftlichen Strahlprozess.

Gerade beim Strahlen entstehen Staub, Abrieb und feine Partikel, die zuverlässig aus dem Luftstrom abgeschieden werden müssen. Die Patronenfilter von Fritz Maschinen sind deshalb so konstruiert, dass die Filtermedien gegenüber herkömmlichen Staubfiltern eine deutlich höhere Standzeit erreichen können.

Für Schweizer Industriebetriebe bietet Fritz Maschinen robuste Filteranlagen aus deutschem Maschinenbau – abgestimmt auf Strahlraumgrösse, Luftleistung, Staubaufkommen, Filterfläche und Entsorgungskonzept.

Filteranlage für Ihre Strahlanlage auslegen lassen

Sie benötigen eine leistungsstarke Entstaubung für eine Strahlkabine, ein Strahlhaus, einen Strahlcontainer oder eine Schleuderradanlage? Lassen Sie Ihre Filteranlage technisch prüfen und passend auslegen.

Filteranlage anfragen

Filteranlagen für die industrielle Strahltechnik

Entstaubung für Strahlkabinen, Strahlcontainer, Strahlhäuser und Schleuderradanlagen

Die Filteranlagen von Fritz Maschinen werden für unterschiedliche Strahlanlagen und Einsatzbereiche ausgelegt. Sie kommen überall dort zum Einsatz, wo staubhaltige Abluft kontrolliert erfasst, gereinigt und aus dem Strahlprozess abgeführt werden muss.

Fritz Maschinen baut Filteranlagen für

Injektor-Strahlkabinen
Druckstrahlkabinen
Strahlcontainer
Strahlhäuser
Schleuderradanlagen
Sandstrahlanlagen im industriellen Einsatz
Sonderanlagen mit erhöhter Luftleistung
Anlagen mit Big-Bag-Entsorgung
Filteranlagen mit Staubförderschnecke und Zellenradschleuse

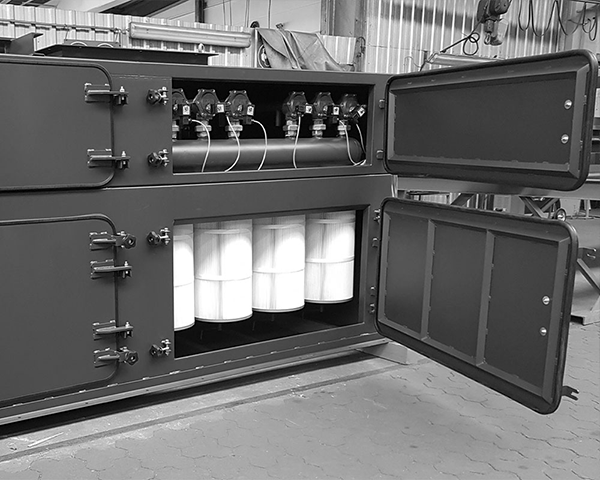

Industrieller Patronenfilter von Fritz Maschinen mit geöffneten Wartungstüren und sichtbaren Filterpatronen

Patronenfilter für Strahlanlagen mit zugänglichen Filterpatronen und pneumatischer Abreinigung – ausgelegt für wartungsfreundlichen Betrieb und hohe Standzeiten der Filtermedien.

Funktionsweise der Patronenfilter

Pneumatische Filterpatronenabreinigung mit Druckluft-Impuls-Stoss

Die Filteranlagen arbeiten mit Patronenfiltern und pneumatischer Filterpatronenabreinigung. Die eingesetzten Polyesterfaservlies-Patronen werden durch einen Druckluft-Impuls-Stoss gereinigt. Dadurch wird der anhaftende Staub von den Filterpatronen gelöst und in den Sammelbereich des Filters ausgetragen.

Diese automatische Abreinigung unterstützt eine konstante Filterleistung und reduziert den Wartungsaufwand im laufenden Anlagenbetrieb.

Grosszügige Filtervorkammer mit Lamellenwand

Ein wesentlicher Bestandteil der Filteranlagen ist die grosszügige Filtervorkammer mit Lamellenwand. Sie verteilt die verunreinigte Abluft der Strahlkabine gleichmässiger auf die einzelnen Filterpatronen.

Gleichzeitig wirkt die Vorkammer als Prallabscheider. Gröbere Staubpartikel werden bereits vor den Filterpatronen abgeschieden und gelangen nicht direkt auf das Filtermedium. Das entlastet die Patronen und kann die Standzeit der Filtermedien deutlich erhöhen.

Schutz vor Falschluft durch Membran-Schlitzventil

Am unteren Trichterende ist ein Membran-Schlitzventil angebracht. Es verhindert, dass der Filter Falschluft aus dem Staubauffangbehälter beziehungsweise Big Bag zieht.

Das ist wichtig für eine stabile Luftführung, eine wirksame Staubabscheidung und eine saubere Funktion der gesamten Filteranlage.

Staubaustrag und Entsorgung

Big-Bag-Staubabsackung für einfache Handhabung

Bei vielen Filteranlagen erfolgt die Staubabsackung in einen Big Bag. Dadurch lässt sich der abgeschiedene Staub einfach sammeln und entsorgen.

Die Big-Bag-Lösung eignet sich besonders für Anwendungen mit höherem Staubanfall oder für Betriebe, die eine saubere und praktikable Entsorgungslösung benötigen.

Staubförderschnecken und Zellenradschleusen für grössere Filteranlagen

Bei grösseren Filteranlagen bietet Fritz Maschinen auch Staubförderschnecken mit Zellenradschleusen an. Diese Ausführung ist besonders sinnvoll, wenn grössere Staubmengen kontinuierlich ausgetragen werden müssen oder der Staubaustrag stärker automatisiert werden soll.

Mögliche Entsorgungslösungen:

Staubkübel
Staubschublade
Big-Bag-Staubabsackung
Zellenradschleuse
Staubförderschnecke
Kombination aus Zellenradschleuse und Förderschnecke

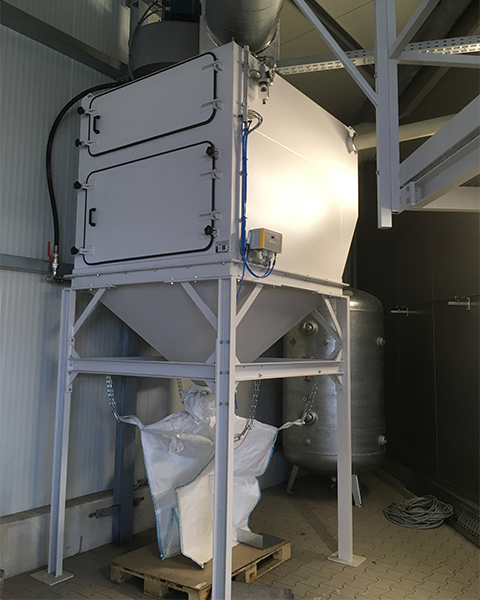

Filteranlage für Sandstrahltechnik mit Big-Bag-Staubabsackung und angeschlossenem Druckluftbehälter

Patronenfilter mit Big-Bag-Staubabsackung – für eine einfache Staubentsorgung bei industriellen Strahlanlagen und Strahlhäusern.

Filtergrössen und technische Daten

Patronenfilter für unterschiedliche Luftleistungen

Die Filteranlagen sind in zahlreichen Grössen verfügbar. Die Auswahl richtet sich nach Luftleistung, Strahlanlagentyp, Strahlraumvolumen, Staubmenge, Strahlmittel, Betriebsdauer und gewünschtem Entsorgungskonzept.

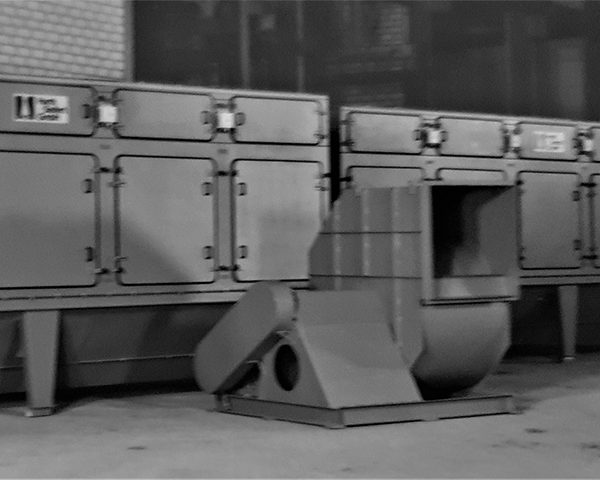

Grosse industrielle Filteranlage für Strahltechnik mit Ventilator und mehrteiliger Filtereinheit

Mehrteilige industrielle Filteranlage zur Entstaubung leistungsstarker Strahlanlagen – geeignet für hohe Luftleistungen und grosse Strahlräume.

Typ	m³/h	kW	Stück/ Patronen	Filter -zellen	Staub -kübel	Staub -schublade	Big Bag	Zellenrad -schleuse	Förder -schnecke
PF.1.1.7	600	0,75	01	1		x
PF.1.1.11	900	1,1	01	1		x
PF.1.2.22	1500	2,2	02	1	x
PF.1.3.30	1800	2,2	03	1	x
PF.1.4.40	2500	2,2	04	1	x		x
PF.1.4.40	3000	3,0	04	1	x		x
PF.1.4.44	4000	4,0	04	1	x		x
PF.1.4.62	5400	4,0	04	1	x		x
PF.1.4.62	7500	7,5	04	1	x		x
PF.1.9.99	9000	7,5	09	1	x		x
PF.1.9.140	11000	7,5	09	1	x		x
PF.1.12.132	12000	11	12	1	x		x
PF.1.12.187	15000	15	12	1	x		x
PF.1.16.176	15000	15	16	1	x		x
PF.1.16.250	21000	18,5	16	1	x		x
PF.2.16.352	24000	22	32	2	x		x
PF.2.16.500	30000	30	32	2	x		x
PF.3.16.528	30000	30	48	3			x	x	x
PF.3.16.749	36000	37	48	3			x	x	x
PF.4.16.704	36000	37	64	4			x	x	x
PF.4.16.998	42000	37	64	4			x	x	x
PF.5.16.880	50000	37	80	5			x	x	x
PF.5.16.1248	70000	45	80	5			x	x	x

Filtergrössen und technische Daten

Patronenfilter für unterschiedliche Luftleistungen

Die Filteranlagen sind in zahlreichen Grössen verfügbar. Die Auswahl richtet sich nach Luftleistung, Strahlanlagentyp, Strahlraumvolumen, Staubmenge, Strahlmittel, Betriebsdauer und gewünschtem Entsorgungskonzept.

Mehrteilige industrielle Filteranlage zur Entstaubung leistungsstarker Strahlanlagen – geeignet für hohe Luftleistungen und grosse Strahlräume.

PF.1.1.7

PF.1.1.11

PF.1.2.22

PF.1.3.30

PF.1.4.40

PF.1.4.44

PF.1.4.62

PF.1.9.99

PF.1.9.140

PF.1.12.132

PF.1.12.187

PF.1.16.176

PF.1.16.250

PF.2.16.352

PF.2.16.500

PF.3.16.528

PF.3.16.749

PF.4.16.704

PF.4.16.998

PF.5.16.880

PF.5.16.1248

Sonderausstattung und Sondergrössen sind auf Anfrage möglich

Beispielausführungen

Patronenfilter 1-zellig mit 16 Filterpatronen

Eine mögliche Ausführung ist ein Patronenfilter 1-zellig mit 16 Stück Filterpatronen à 11 m². Diese Bauart eignet sich für Strahlanlagen mit entsprechendem Luftvolumen und höherem Staubanfall.

Patronenfilter 1-zellig mit Big Bag und Feinstaubfilter

Für kompaktere Anwendungen kann ein Patronenfilter 1-zellig mit 4 Stück Filterpatronen à 10 m² eingesetzt werden. Möglich ist die Ausführung mit Big-Bag-Staubabsackung und zusätzlichem Feinstaubfilter.

Patronenfilter-Oberteil 2-zellig mit 32 Filterpatronen

Für grössere Anlagen kann ein Patronenfilter-Oberteil 2-zellig mit 32 Stück Filterpatronen à 11 m² realisiert werden. Diese Ausführung ist für hohe Luftleistungen und industrielle Strahlprozesse geeignet.

Auslegung von Filteranlagen für Strahlhäuser

Luftwechselrate abhängig von Strahlraumgrösse und Anwendung

Für ein Strahlhaus mit den Abmessungen 15 × 5 × 5 m und einem Strahler empfiehlt Fritz Maschinen eine Luftwechselrate von 80-mal pro Stunde.

Grundsätzlich gilt: Je kleiner der Strahlraum ist, desto höher ist die Luftwechselrate zu wählen. Je grösser die Strahlanlage ist, desto kleiner kann die Luftwechselrate ausgelegt werden.

Länge, Breite und Höhe des Strahlraums

Anzahl der Strahler

Strahlverfahren

Strahlmittel

Staubaufkommen

gewünschte Sichtverhältnisse im Strahlraum

erforderlicher Unterdruck

Filterfläche

Luftleistung in m³/h

Entsorgungssystem

vorhandene Hallensituation

Abluftführung und Rückluftkonzept

Vorteile der Fritz Filteranlagen

Höhere Standzeit der Filtermedien
Durch die Filtervorkammer mit Lamellenwand werden grobe Staubpartikel bereits vor den Filterpatronen abgeschieden. Die Filtermedien werden dadurch entlastet und können eine höhere Standzeit erreichen.
Gleichmässige Beaufschlagung der Filterpatronen
Die verunreinigte Luft wird gleichmässiger auf die einzelnen Filterpatronen verteilt. Das unterstützt eine stabile Filterleistung und vermeidet eine einseitige Belastung der Filtermedien.
Automatische Abreinigung
Die pneumatische Druckluft-Impuls-Abreinigung löst Staub von den Filterpatronen und hält die Filteranlage während des Betriebs leistungsfähig.
Flexible Entsorgung
Je nach Anlagenkonzept sind Staubkübel, Staubschublade, Big Bag, Zellenradschleuse oder Förderschnecke möglich.
Für kleine und grosse Strahlanlagen geeignet
Die verfügbaren Filtergrössen reichen von 600 m³/h bis 70.000 m³/h. Damit lassen sich sowohl kompakte Strahlkabinen als auch grosse Strahlhäuser und leistungsstarke Schleuderradanlagen ausrüsten.
Projektspezifische Auslegung
Filterleistung, Filterfläche, Staubaustrag, Ventilatorleistung und Anlagenperipherie werden passend zum jeweiligen Strahlprozess geplant.

Filteranlagen aus deutschem Maschinenbau für Schweizer Betriebe

Ob kompakte Injektorstrahlkabine, grosse Druckstrahlkabine, Strahlcontainer, Strahlhaus oder Schleuderradanlage: Die Filtertechnik wird auf die benötigte Luftleistung, den Staubanfall und die geplante Betriebsweise abgestimmt.

Filtertechnik auslegen lassen

Filteranlagen für die industrielle Strahltechnik

Entstaubung für Strahlkabinen, Strahlcontainer, Strahlhäuser und Schleuderradanlagen

Welche Aufgabe hat eine Filteranlage bei einer Strahlanlage?

Eine Filteranlage saugt staubhaltige Abluft aus der Strahlkabine, dem Strahlcontainer, dem Strahlhaus oder der Schleuderradanlage ab. Sie trennt Staub und Partikel aus dem Luftstrom und unterstützt dadurch saubere Sichtverhältnisse, einen kontrollierten Unterdruck und einen sicheren Anlagenbetrieb.

Für welche Strahlanlagen baut Fritz Maschinen Filteranlagen?

Fritz Maschinen baut Filteranlagen für Injektor-Strahlkabinen, Druckstrahlkabinen, Strahlcontainer, Strahlhäuser und Schleuderradanlagen. Auch Sondergrössen und projektspezifische Ausführungen sind auf Anfrage möglich.

Wie funktioniert die pneumatische Filterabreinigung?

Die Filterpatronen werden durch einen Druckluft-Impuls-Stoss gereinigt. Dabei löst sich der Staub von den Patronen und fällt in den Sammelbereich der Filteranlage. Diese automatische Abreinigung trägt dazu bei, die Filterleistung im laufenden Betrieb stabil zu halten.

Warum ist eine Filtervorkammer mit Lamellenwand sinnvoll?

Die Filtervorkammer verteilt die staubhaltige Abluft gleichmässiger auf die einzelnen Filterpatronen. Zusätzlich wirkt sie als Prallabscheider. Grobe Staubpartikel werden bereits vor den Filterpatronen abgeschieden, wodurch die Filtermedien entlastet und ihre Standzeit erhöht werden können.

Was bewirkt das Membran-Schlitzventil am Trichterende?

Das Membran-Schlitzventil verhindert, dass der Filter Falschluft aus dem Staubauffangbehälter oder Big Bag zieht. Dadurch bleibt die Luftführung stabil und die Filteranlage kann effizient arbeiten.

Welche Luftleistungen sind verfügbar?

Die aufgeführten Filtergrössen reichen von 600 m³/h bis 70.000 m³/h. Die passende Luftleistung wird anhand der Strahlanlage, des Strahlraumvolumens, der Staubmenge und des gewünschten Luftwechsels ausgelegt.

Welche Entsorgungssysteme sind möglich?

Je nach Filtergrösse und Staubmenge sind Staubkübel, Staubschublade, Big-Bag-Staubabsackung, Zellenradschleuse und Förderschnecke möglich. Für grössere Filteranlagen werden häufig Staubförderschnecken mit Zellenradschleusen eingesetzt.

Welche Filteranlage eignet sich für ein Strahlhaus?

Für ein Strahlhaus muss die Filteranlage nach Raumgrösse, Anzahl der Strahler, Luftwechselrate und Staubaufkommen ausgelegt werden. Für ein Strahlhaus mit 15 × 5 × 5 m und einem Strahler empfiehlt Fritz Maschinen eine Luftwechselrate von 80-mal pro Stunde.

Sind Sondergrössen möglich?

Ja. Neben den aufgeführten Filtergrössen sind Sonderausstattungen und Sondergrössen auf Anfrage möglich. Die Auslegung erfolgt passend zur Strahlanlage und zum jeweiligen Einsatzbereich.

Liefert Fritz Maschinen Filteranlagen auch in die Schweiz?

Ja. Fritz Maschinen ist ein deutscher Maschinenbauer und bietet industrielle Filteranlagen auch für Schweizer Kunden an. Die Anlagen werden projektspezifisch für Strahlkabinen, Strahlcontainer, Strahlhäuser oder Schleuderradanlagen ausgelegt.
