Injektor Strahlkabinen

Effizient & schonend

Alle unsere Strahlkabinen zeichnen sich durch ein starkwandiges Stahlblechgehäuse mit integrierter Sammelmulde, stabilem Fussgestell und einem hell ausgeleuchteten Innenraum für präzises Arbeiten aus. Fronttüren mit Sichtfenster, ein komfortabler Fussschalter sowie die anschlussfertige Druckluft- und Steuerungstechnik gehören zur Serienausstattung. Dank des flexiblen Aufstellungskonzepts lassen sich Kabine und Abluftfilter optimal an die jeweiligen räumlichen Gegebenheiten anpassen.

Zurück Weiter

Erfahrung trifft Innovation

fritz_maschinen_icon_kompetenz
Die Injektorstrahlkabinen von Fritz Maschinenbau vereinen über 45 Jahre Erfahrung mit moderner Entwicklung. Das bewährte Injektorprinzip nutzt ein Vakuum, um das Strahlmittel effizient und schonend einzusetzen – ideal für die Reinigung und Bearbeitung empfindlicher Oberflächen.

Injektor Strahlkabine ISK 650

Ergonomisches Design & flexible Anpassung

fritz_maschinen_icon_kompetenz
Unsere Kabinen bestehen aus einer robusten, selbsttragenden Stahlblechkonstruktion. Ergonomische Details und praxisgerecht angeordnete Bedienelemente sorgen für eine komfortable Handhabung. Dank des modularen Zubehörsystems lassen sich die Anlagen flexibel an verschiedenste Anwendungen anpassen.

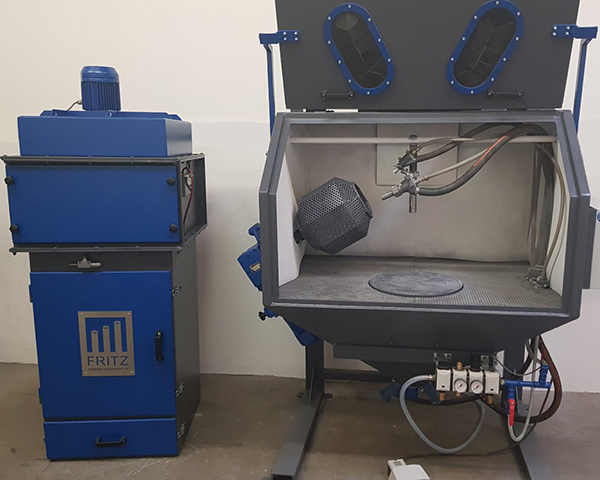

Injektor Strahlkabine ISK 802 geöffnet

Saubere Luft & praxisnahe Tests

fritz_maschinen_icon_kompetenz
Jede Kabine wird serienmässig mit einem passenden Abluftfilter geliefert – eine anschlussfertige Komplettlösung, die alle gesetzlichen Anforderungen erfüllt. Optional sind Schwebstaub-Nachfilter erhältlich, die eine energieeffiziente Luftrückführung ermöglichen. In unserem Werk stehen moderne Versuchsanlagen für Strahltests mit Original-Werkstücken bereit.

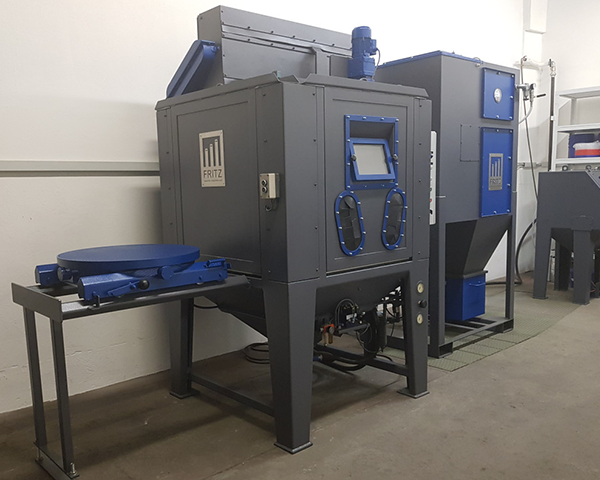

Injektor Strahlkabine ISK 1100

Zurück Weiter

Erfahrung trifft Innovation

fritz_maschinen_icon_kompetenz
Injektor Strahlkabine ISK 650

Die Injektorstrahlkabinen von Fritz Maschinenbau vereinen über 45 Jahre Erfahrung mit moderner Entwicklung. Das bewährte Injektorprinzip nutzt ein Vakuum, um das Strahlmittel effizient und schonend einzusetzen – ideal für die Reinigung und Bearbeitung empfindlicher Oberflächen.

Ergonomisches Design & flexible Anpassung

fritz_maschinen_icon_kompetenz
Injektor Strahlkabine ISK 802 geöffnet

Unsere Kabinen bestehen aus einer robusten, selbsttragenden Stahlblechkonstruktion. Ergonomische Details und praxisgerecht angeordnete Bedienelemente sorgen für eine komfortable Handhabung. Dank des modularen Zubehörsystems lassen sich die Anlagen flexibel an verschiedenste Anwendungen anpassen.

Saubere Luft & praxisnahe Tests

fritz_maschinen_icon_kompetenz
Injektor Strahlkabine ISK 1100

Jede Kabine wird serienmässig mit einem passenden Abluftfilter geliefert – eine anschlussfertige Komplettlösung, die alle gesetzlichen Anforderungen erfüllt. Optional sind Schwebstaub-Nachfilter erhältlich, die eine energieeffiziente Luftrückführung ermöglichen. In unserem Werk stehen moderne Strahlanlagen für Strahltests bereit.

Broschüre „Injektorstrahlkabinen“
– jetzt als PDF herunterladen

Laden Sie hier unsere aktuelle Produktbroschüre mit allen Informationen zu Ausstattung, Varianten und Zubehör der Injektorstrahlkabinen bequem als PDF herunter.

DOWNLOAD DEUTSCH

DOWNLOAD ENGLISH

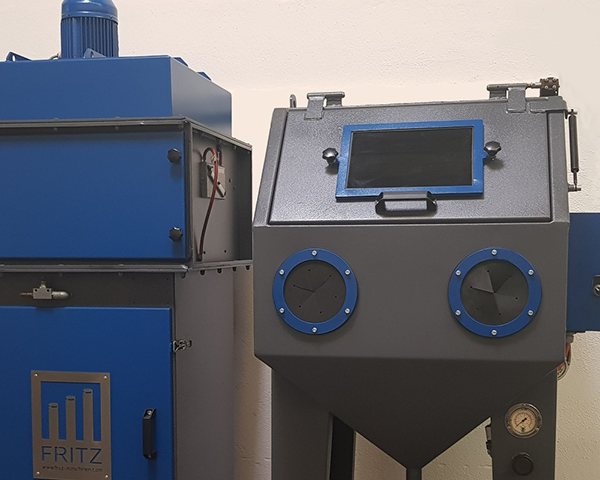

Injektor Strahlkabine ISK-650

Die Injektorstrahlkabine ISK 650 ist das kleinste Standardmodell von Fritz Maschinenbau und eignet sich ideal für die Bearbeitung kleiner Werkstücke. Trotz ihrer kompakten Bauweise überzeugt sie mit der gleichen hochwertigen Technik wie die grösseren Modelle und lässt sich flexibel mit Zubehör und Sonderausstattungen erweitern.

Kompakt und vielseitig

fritz_maschinen_icon_kompetenz
Optional erhältliche Hand-Drehtische – wahlweise als Einbau- oder Aufsatzlösung – ermöglichen die Bearbeitung von Werkstücken bis Ø 400 mm bei einer Traglast von 50 bis 100 kg. Das robuste Sichtfenster aus Sicherheitsglas ist zusätzlich mit einer leicht austauschbaren Verschleissscheibe geschützt – langlebig, wirtschaftlich und sicher im täglichen Einsatz.
Die standardmässig verbauten, sternförmig geschlitzten Gummimanschetten bieten hohen Komfort und optimalen Schutz bei der Arbeit. Auf Wunsch sind auch fest eingebaute 5-Finger-Handschuhe erhältlich. Mit ihrer durchdachten Konstruktion, kompakten Bauweise und zahlreichen Erweiterungsmöglichkeiten ist die ISK 650 die ideale Wahl für alle, die auch bei begrenztem Platz nicht auf professionelle Strahltechnik in der Schweiz verzichten möchten.

Kompakt und vielseitig

Die standardmässig verbauten, sternförmig geschlitzten Gummimanschetten bieten hohen Komfort und optimalen Schutz bei der Arbeit. Auf Wunsch sind auch fest eingebaute 5-Finger-Handschuhe erhältlich. Mit ihrer durchdachten Konstruktion, kompakten Bauweise und zahlreichen Erweiterungsmöglichkeiten ist die ISK 650 die ideale Wahl für alle, die auch bei begrenztem Platz nicht auf professionelle Strahltechnik in der Schweiz verzichten möchten.

ISK 650	Breite (mm)	Tiefe (mm)	Höhe (mm)
Arbeitsraum	700	710	595
Aussenmasse Einschließlich Schaltschrank etc.	985	970	1400
Luftverbrauch	Je nach Luftdruck und Düse (siehe separate Tabelle)
Standarddüse Ø	6mm
Passender Filtertyp	TFP 15 mit 15m³/min oder 900m³/h Luftdurchsatz
Energiebedarf ca.	0,6 kWh

Injektor-Strahlkabinen ISK 800 / 801 / 802

Zurück Weiter

Kompakt, flexibel, leicht zu beladen

fritz_maschinen_icon_kompetenz
Die Injektorstrahlkabinen ISK 800, 801 und 802 vereinen eine platzsparende Bauweise mit einem grosszügigen Innenraum und eignen sich ideal für leichte bis mittelschwere Werkstücke. Die mit Gasdruckstossdämpfern unterstützte Zwei-Gelenk-Falttür öffnet die gesamte Vorderfront – so lassen sich auch schwere Teile bequem mit dem Gabelstapler oder Hebezeug einbringen. Robuste Sicherheitsglasscheiben mit austauschbarer Verschleissscheibe sorgen für klare Sicht und geringen Wartungsaufwand.

Injektor Strahlkabine ISK 800/801/802

Vielseitige Ausstattung & praxisnahe Lösungen

fritz_maschinen_icon_kompetenz
Standardmässig mit Gummimanschetten ausgestattet, können die Kabinen bei Bedarf auch mit fest eingebauten Handschuhen konfiguriert werden. Optional stehen Handdrehtische bis Ø 600 mm für Werkstücke bis 200 kg Traglast, Durchschiebe-Schächte für Längsprofile oder Drehkörbe für Massenteile zur Verfügung. Mit einer freistehend positionierbaren Strahldüse und Zeitrelais-Steuerung ist sogar ein teilautomatisierter Betrieb möglich.
Die Modelle ISK 801 und 802 erweitern die Grundversion ISK 800 um zusätzliche Breite – ideal für Werkstätten, Produktionsbetriebe und industrielle Fertigungsumgebungen, die Wert auf effiziente, präzise und langlebige Strahltechnik in der Schweiz legen.

Injektor Strahlkabine ISK 800/801/802 höhenverstellbar

Zurück Weiter

Kompakt, flexibel, leicht zu beladen

fritz_maschinen_icon_kompetenz
Injektor Strahlkabine ISK 800/801/802

Die Injektorstrahlkabinen ISK 800, 801 und 802 vereinen eine platzsparende Bauweise mit einem grosszügigen Innenraum und eignen sich ideal für leichte bis mittelschwere Werkstücke. Die mit Gasdruckstossdämpfern unterstützte Zwei-Gelenk-Falttür öffnet die gesamte Vorderfront – so lassen sich auch schwere Teile bequem mit dem Gabelstapler oder Hebezeug einbringen. Robuste Sicherheitsglasscheiben mit austauschbarer Verschleissscheibe sorgen für klare Sicht und geringen Wartungsaufwand.

Vielseitige Ausstattung & praxisnahe Lösungen

fritz_maschinen_icon_kompetenz
Injektor Strahlkabine ISK 800/801/802 höhenverstellbar

Standardmässig mit Gummimanschetten ausgestattet, können die Kabinen bei Bedarf auch mit fest eingebauten Handschuhen konfiguriert werden. Optional stehen Handdrehtische bis Ø 600 mm für Werkstücke bis 200 kg Traglast, Durchschiebe-Schächte für Längsprofile oder Drehkörbe für Massenteile zur Verfügung. Mit einer freistehend positionierbaren Strahldüse und Zeitrelais-Steuerung ist sogar ein teilautomatisierter Betrieb möglich.
Die Modelle ISK 801 und 802 erweitern die Grundversion ISK 800 um zusätzliche Breite – ideal für Werkstätten, Produktionsbetriebe und industrielle Fertigungsumgebungen, die Wert auf effiziente, präzise und langlebige Strahltechnik in der Schweiz legen.

	ISK 800			ISK 801			ISK 802
	Breite (mm)	Tiefe (mm)	Höhe (mm)	Breite (mm)	Tiefe (mm)	Höhe (mm)	Breite (mm)	Tiefe (mm)	Höhe (mm)
Arbeitsraum	850	880	745	1000	880	745	1200	880	745
Aussenmasse Einschliesslich Schaltschrank etc.	1135	1140	1600	1285	1140	1600	1485	1140	1600
Luftverbrauch	Je nach Luftdruck und Düse (siehe separate Tabelle)
Standartdüse Ø	6mm
Passender Filtertyp	TFP 15 mit 15m³/min oder 900m³/h Luftdurchsatz
Energiebedarf ca.	0,6 kWh

ISK 800

Arbeitsraum (B/H/T): 850/745/880 mm
Aussenmasse einschliesslich Schaltschrank etc. (B/H/T): 1135/1600/1140 mm
Luftverbrauch: Je nach Luftdruck und Düse
Standarddüse Ø: 6 mm
Passender Filtertyp: TFP 15 mit 15 m³/min oder 900 m³/h Luftdurchsatz
Energiebedarf. ca. 0,6 kW/h

ISK 801

Arbeitsraum (B/H/T): 1000/745/880 mm
Aussenmasse einschliesslich Schaltschrank etc. (B/H/T): 1285/1600/1140 mm
Luftverbrauch: Je nach Luftdruck und Düse
Standarddüse Ø: 6 mm
Passender Filtertyp: TFP 15 mit 15 m³/min oder 900 m³/h Luftdurchsatz
Energiebedarf. ca. 0,6 kW/h

ISK 802

Arbeitsraum (B/H/T): 1200/745/880 mm
Aussenmasse einschliesslich Schaltschrank etc. (B/H/T): 1485/1600/1140 mm
Luftverbrauch: Je nach Luftdruck und Düse
Standarddüse Ø: 6 mm
Passender Filtertyp: TFP 15 mit 15 m³/min oder 900 m³/h Luftdurchsatz
Energiebedarf. ca. 0,6 kW/h

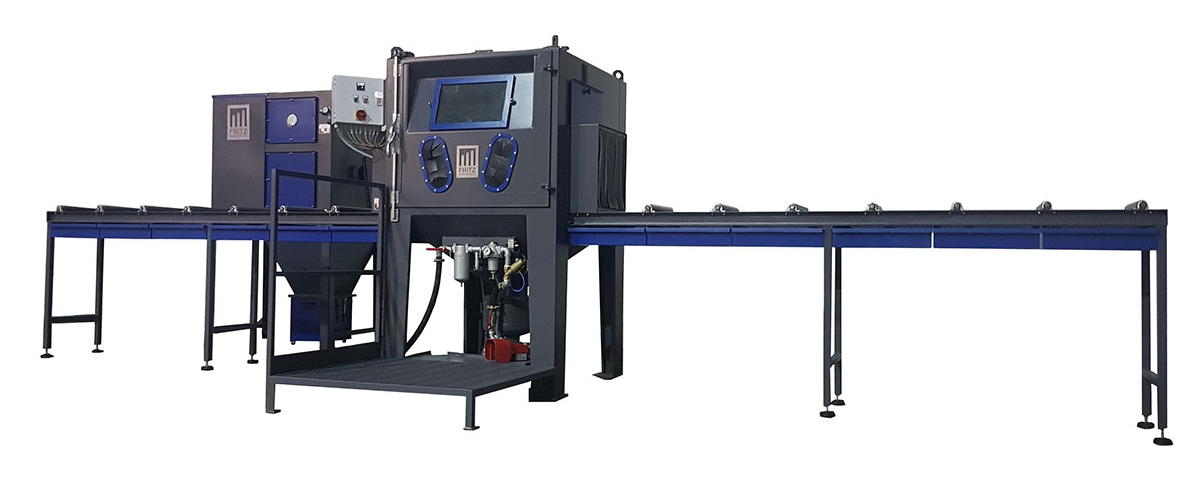

Injektor Strahlkabinen ISK 1100 / 1101 + 1102

Flexibilität für anspruchsvolle Anwendungen

fritz_maschinen_icon_kompetenz Die Injektorstrahlkabinen der Serie ISK 1100, 1101 und 1102 zählen zu den grossvolumigen Standardmodellen im Sortiment von Fritz Maschinenbau. Dank ihres durchdachten Aufbaus bieten sie maximale Flexibilität in der Ausstattung – von wählbaren Handdurchführungen über robuste Sicherheitsglasscheiben mit austauschbarer Verschleissscheibe bis hin zu zahlreichen Erweiterungsoptionen für unterschiedliche Strahlanforderungen.

Mit ihren grosszügigen Innenmassen eignen sich die 1100er-Kabinen ideal für die Integration technischer Zusatzausrüstungen wie mehrerer, auch oszillierender Strahldüsen oder die Anbindung an bestehende Förder- und Handhabungssysteme. Damit bilden sie eine perfekte Basis für teil- oder vollautomatisierte Injektorstrahlanlagen.

Unser erfahrenes Team unterstützt Sie gerne bei der Auswahl und Konfiguration der optimalen Lösung – für effiziente, präzise und langlebige Strahltechnik in der Schweiz.

	ISK 1100			ISK 1101			ISK 1102
	Breite (mm)	Tiefe (mm)	Höhe (mm)	Breite (mm)	Tiefe (mm)	Höhe (mm)	Breite (mm)	Tiefe (mm)	Höhe (mm)
Arbeitsraum	1200	935	955	1500	935	955	1500	1235	955
Aussenmasse Einschliesslich Schaltschrank etc.	1440	1450	1930 2630 Türe	1740	1450	2010 2700 Türe	1740	1750	2010 2700 Türe
Luftverbrauch	Je nach Luftdruck und Düse (siehe separate Tabelle)
Standartdüse Ø	10mm
Passender Filtertyp	TFP 15 mit 15m³/min oder 900m³/h Luftdurchsatz
Energiebedarf ca.	1,0 kWh

ISK 1100

Arbeitsraum (B/H/T): 1200/955/935 mm
Aussenmasse einschliesslich Schaltschrank etc. (B/H/T): 1440/1930/1450 mm
Aussenmasse mit Türe (B/H/T): 1440/2630/1450 mm
Luftverbrauch: Je nach Luftdruck und Düse
Standarddüse Ø: 10 mm
Passender Filtertyp: TFP 15 mit 15 m³/min oder 900 m³/h Luftdurchsatz
Energiebedarf. ca. 1,0 kW/h

ISK 1101

Arbeitsraum (B/H/T): 1500/955/935 mm
Aussenmasse einschliesslich Schaltschrank etc. (B/H/T): 1740/2010/1450 mm
Aussenmasse mit Türe (B/H/T): 1740/2700/1450 mm
Luftverbrauch: Je nach Luftdruck und Düse
Standarddüse Ø: 10 mm
Passender Filtertyp: TFP 15 mit 15 m³/min oder 900 m³/h Luftdurchsatz
Energiebedarf. ca. 1,0 kW/h

ISK 1102

Arbeitsraum (B/H/T): 1500/955/1235 mm
Aussenmasse einschliesslich Schaltschrank etc. (B/H/T): 1740/2010/1750 mm
Aussenmasse mit Türe (B/H/T): 1740/2700/1750 mm
Luftverbrauch: Je nach Luftdruck und Düse
Standarddüse Ø: 10 mm
Passender Filtertyp: TFP 15 mit 15 m³/min oder 900 m³/h Luftdurchsatz
Energiebedarf. ca. 1,0 kW/h

Zubehör und Kabinenvarianten für Injektorstrahlkabinen

Zur Ergänzung und Erweiterung unserer Basismodelle steht ein umfangreiches Sortiment an Zubehör sowie unterschiedlichen Kabinenvarianten zur Verfügung.
So lassen sich die Injektorstrahlkabinen der Fritz Maschinenbau GmbH exakt an die jeweiligen Einsatzbereiche und Anforderungen anpassen.

Technisches Zubehör

Zurück Weiter

Drehkörbe für Massenteile

Drehkörbe eignen sich hervorragend für das automatische Strahlen kleiner, schüttfähiger Werkstücke.

Sie sind in verschiedenen Größen verfügbar und können mit starrer oder variabler Drehzahl ausgestattet werden – je nach Anforderungen an Durchsatz und Strahlbild.

Durchschiebeschächte

Für die Bearbeitung von langen Werkstücken können ein- oder beidseitige Durchschiebeschächte mit Lamellenschleusen eingebaut werden.

Optional ist die Ergänzung durch Rollenbahnen zur verbesserten Werkstückführung möglich.

Drehtische aus Hardox

Diese robusten Drehtische können fest in die Arbeitsebene integriert oder als herausnehmbare Einheiten konzipiert werden.

Je nach Kabinenmodell sind auch ein elektrischer Antrieb sowie ein seitliches Herausfahren möglich.

Damit lassen sich schwere Werkstücke komfortabel außerhalb der Kabine mit Stapler oder Kran be- und entladen.

Varianten der Injektorstrahlkabinen

Standard-Strahlkabinen

Unsere klassischen Strahlkabinen eignen sich für eine Vielzahl an Anwendungen wie Reinigen, Polieren, Entgraten, Glätten, Entzundern, Aufrauen oder Verfestigen. Sie bieten eine solide Basis für manuelle oder teilautomatisierte Strahlprozesse.

Satelliten-Strahlkabinen

Diese Variante ist ideal für das Strahlen von Werkstücken mit gleichbleibender Geometrie. Die rotierenden Werkstückträger (Satelliten) ermöglichen eine effiziente Serienbearbeitung bei gleichbleibender Qualität – besonders für automatische oder taktgebundene Prozesse.

Drehtisch-Strahlkabinen

Drehtischkabinen kommen bevorzugt bei der Bearbeitung schwerer Werkstücke wie Giesskokillen, Pressformen oder gegossenen und geschweissten Bauteilen zum Einsatz. Die gleichmässige Drehbewegung sorgt für eine rundum gleichmässige Strahlwirkung bei optimaler Zugänglichkeit.

Durchlauf-Strahlkabinen

Für langformartige oder kontinuierlich zu bearbeitende Werkstücke bieten unsere Durchlaufkabinen die passende Lösung. Sie lassen sich ideal in Fertigungs- oder Transportlinien integrieren und ermöglichen eine wirtschaftliche Serienbearbeitung.

Intelligente Filtertechnik

Effizienz & Umweltverträglichkeit

Zurück Weiter

Ihre Vorteile mit dem Schwebstaubfilter

Einsparung von Baukosten für externe Abluftrohrleitungen
Erhalt der Wärmeenergie in der gefilterten Abluft – energiesparend und effizient
Keine Emissionen von Staub oder Luft in die Umwelt
Flexibilität beim Aufstellungsort der Strahlkabine – unabhängig von baulichen Gegebenheiten
Rückführung der gereinigten Luft direkt in die Werkshalle möglich
Reduktion der Reststaubgehalte auf unter 1 mg/Nm³ – erfüllt hohe Umwelt- und Arbeitsschutzstandards

Längere Standzeiten & weniger Wartung

Die optionale automatische Abreinigung des Abluftfilters sorgt für konstant hohe Filterleistung und verlängert die Lebensdauer der Filterpatrone deutlich. Die integrierte Steuerung stellt sicher, dass die Abreinigung im Ruhezustand sowie vor jedem Betriebsstart der Strahlkabine automatisch erfolgt – zuverlässig und ohne zusätzlichen Bedienaufwand.

Für höchste Strahldüsen-Standzeiten empfehlen wir den Einsatz von Borcarbid-Strahldüsen. Das extrem harte Material bietet im Vergleich zu herkömmlichen Hartmetall-Düsen eine deutlich längere Lebensdauer – vorausgesetzt, es wird sachgerecht eingesetzt. Dadurch lassen sich Wartungsintervalle verlängern und Betriebskosten nachhaltig senken.

Saubere Luft & flexible Abluftführung

Unsere Abluftfilter sind standardmässig mit hochfeinen Filterpatronen aus Polyester-Faservlies ausgestattet. Der damit erreichte Abscheidegrad ist so hoch, dass die Abluft bedenkenlos über eine geeignete Rohrleitung ins Freie geleitet werden kann. Sollte eine solche Abluftführung am Aufstellungsort jedoch nicht realisierbar sein, bietet sich der Einsatz eines Schwebstaubfilters an.

Der Schwebstaubfilter reinigt die Abluft zusätzlich auf Reststaubgehalte unter 1 mg/Nm³ und ermöglicht so die direkte Rückführung der Luft in die Werkshalle. Dies bringt mehrere Vorteile mit sich: Die Investition in eine externe Abluftleitung entfällt, gleichzeitig bleibt die in der Abluft enthaltene Wärmeenergie erhalten. Zudem wird keinerlei Staub oder Luft in die Umwelt abgegeben, und die Kabine kann unabhängig vom Standort flexibel platziert werden.

Luftdüse Ø	Strahldüse Ø	Ltr./min bei 4bar	Ltr./min bei 6bar	Ltr./min bei 8bar
1,5	4,0	115	150	190
2,0	5,0	190	250	325
2,5	6,0	310	400	520
3,0	7,0+8,0	430	560	730
3,5	9,0	640	830	1080
4,0	10,0	770	1000	1300
4,5	11,0	1000	1300	1600
5,0	12,0	1150	1500	1950
6,0	13,0+14,0	1540	2000	2600
